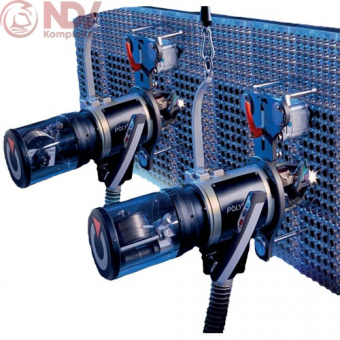

Открытая сварочная головка TS 8/75

Открытая сварочная головка TS 8/75 предназначена для сварки труб в трубные доски. Используется для работы с трубами, имеющими внутренний диаметр свыше 8 мм и внешний не более 75 мм. Работает на максимальном токе в 250 А. Продолжительность включения при этом составляет 60%, а на токе 190 А — 75%. Сварочная головка может совершать неограниченное количество оборотов из-за отсутствия постоянно запутывающихся шлангов, а также благодаря наличию встроенного вращающегося механизма подачи проволоки. при необходимости устройство также может работать с выносным механизмом. Горелка сварочной головки имеет газовую линзу, что обеспечивает ламинарность потока газа, и, как следствие, улучшенную защиту зоны сварки. Устройство также оснащено зажимным и центрирующим механизмом для максимально точного позиционирования. Возможна дополнительная комплектация пневматической зажимной системой.

Особенности сварочной головки открытого типа TS 8/75

• Компактная: уменьшены габариты и вес
• Эргономичная: две рукоятки со встроенными кнопками управления зажимной системой и сварочным циклом

• Производительная: один оператор может одновременно работать с несколькими сварочными головками благодаря пневматической системе зажима
• Полностью автоматизированная: АРНД (Автоматическая Регулировка Напряжения Дуги) уже включена в стандартное исполнение сварочной головки
• Проста в использовании: упрощенная регулировка механических параметров и подвода проволоки
• Увеличенная точность: встроенный, вращающийся с горелкой, механизм подачи проволоки для обеспечения высочайшей стабильности скорости подачи и точки ввода проволоки в сварочную ванну
• Автоматический возврат горелки в исходное положение по завершению цикла сварки
• Разработана для эксплуатации в условиях повышенных нагрузок благодаря применению материалов, устойчивых к высоким температурам и жидкостному охлаждению
• Уникальный вращающийся коллектор для передачи на горелку тока, защитного газа и охлаждающей жидкости

Технические характеристики сварочной головки открытого типа TS 8/75

• Минимальный внутренний диаметр трубы — 8 мм (0.315")
• Максимальный внешний диаметр трубы — 75 мм (2.95") [ внешний диаметр > 60 мм по запросу ]
• Продолжительность включения — 250A / 60 % - 190A /100%
• Охлаждение сварочной головки — Закрытый контур водно-гликолевого охлаждения
• Автоматическая Регулировка Напряжения Дуги (АРНД) — Ход 20 мм (0.79")
• Центрирующая система с дорном — 10.5 мм (0.41") ≤ внутренний диаметр ≤ 60 мм (2.36")
• Пневматическая центрирующая и зажимная система — 15 мм (0.59") ≤ внутренний диаметр ≤ 40 мм (1.57")
• Усиленная пневматическая центрирующая и зажимная система — 40 мм (1.57") ≤ внутренний диаметр ≤ 60 мм (2.36")
• Механизм подачи проволоки
• внешний — POLYFIL Compact или POLYFIL-3
• встроенный — Вращающийся

•  Скорость подачи проволоки - максимальная
1 154 мм/мин. ( с источниками тока PC )
2 085 мм/мин. ( с источниками тока P6 )
• Максимальный диаметр и масса катушки проволоки
• встроенный — 1.5 кг / 100 мм
• внешний — 15 кг / 300 мм
• Положение трубы:
• заподлицо — Стандарт
• утопленная — 2 мм (0.08") максимально
• с малым вылетом — от 3 до 4 мм (0.16") максимально
• выступающая — от 5 до 13 мм (0.51") максимально
• сварка изнутри — по запросу (опция)
• приварка труб к задней стенке — по запросу (опция)
• Масса 7.5 кг – без пакета шлангов и катушки с проволокой
