Установка для автоматической сварки УАСТ-1

Установка для автоматической сварки УАСТ-1 разработана специально для работы с неповоротными стыками трубопроводов. Диаметр труб может варьироваться в пределах от 325 мм и до бесконечности. Помимо этого оборудование может быть использовано для работы с прямолинейными швами в любых пространственных положениях. Установка активно применяется на различных производствах. Подходит для эксплуатации в цеху и полевых условиях. Может быть применена для сварки достаточно протяженных швов, например, на корпусах судов или при производстве крупных резервуаров.

Особенности установки автоматической сварки УАСТ-1

Установка предназначена для использования:
    - в заводских (цеховых) условиях,
    - в трассовых условиях при температурах от -40ºС до +40ºС.
Сварка может производиться проволоками:
    - сплошной (СВ08Г2С, L-56 и другой) в CO2 или газовых смесях,
    - порошковой (Tubrod или другой) в CO2 или газовых смесях,
    - самозащитной (Innershield и другой).
Установка используется для сварки труб:
    - диаметром от 325мм
    - класса прочности до К65.
Установка используется в различных комбинациях:
    - Сварка всех проходов сплошной проволокой СВ08Г2С в CO2. Применимо только металла толщиной до 10-12мм.
    - Сварка корневого прохода сплошной проволокой СВ08Г2С в CO2. Сварка остальных проходов порошковой проволокой типа Tubrod или другой в смеси Ar/CO2.
    - Сварка корневого прохода сплошной проволокой СВ08Г2С в CO2. Сварка остальных проходов самозащитной проволокой типа Innershield или другой.
    - Сварка корневого прохода покрытым электродом. Сварка остальных проходов самозащитной проволокой типа Innershield или другой.
    - Сварка корневого прохода штучным электродом. Сварка остальных проходов порошковой проволокой типа Tubrod или другой в смеси Ar/CO2.

Преимущества установки автоматической сварки УАСТ-1

• Высокая скорость сварки ≈ 40м/час.
• Стабильность автоматической сварки и сниженные требования к квалификации персонала. Работник является в большей степени оператором, чем сварщиком.
• Высокое качество сварки. Высокое качество сварки достигается за счет стабильности процесса, его непрерывности, а также применения специальных проволок.
• Высокая производительность наплавки ≈ 3,6 кг/час. Производительность наплавки автоматической сварки в 2-3 раза выше, чем при ручной дуговой сварке.

В состав установки для автоматической сварки УАСТ-1 входят:

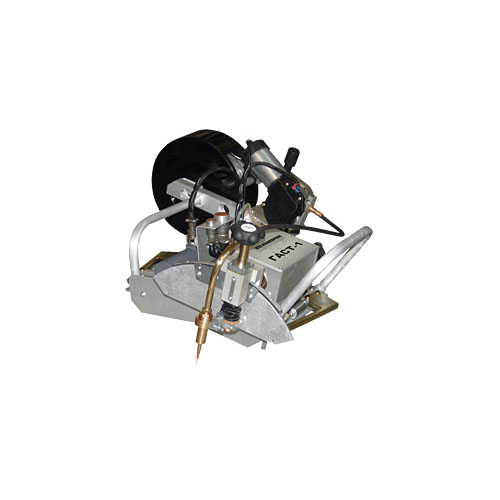

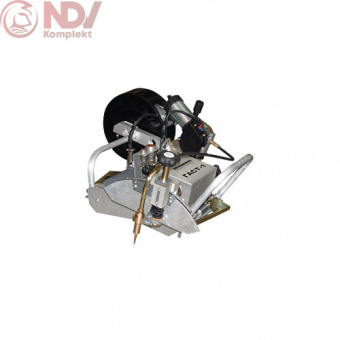

Сварочная головка ГАСТ-1 состоит из следующих узлов:     - катушки со сварочной проволокой в кожухе;     - ручек для установки и снятия головки;     - разъёмов для кабеля управления;     - механизма регулировки высоты горелки;     - сварочной горелки (4 вида для разных типов проволоки);     - механизма подачи сварочной проволоки;     - механизма поперечного колебания горелки с возможностью             выставления колебаний по линии горизонта             при сварке трубопроводов на уклонах до 300 ;     - 2-х зажимов для крепления на направляющем поясе;     - механизма изменения угла наклона горелки;     - имеется тумблер для теста газа и подачи проволоки

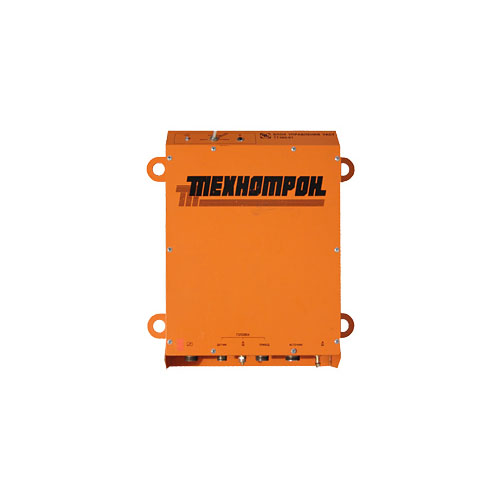

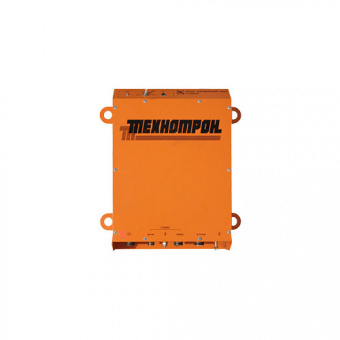

Блок управления УАСТ служит для управления:     - питанием сварочной головки;     - приводами перемещения и колебаний головки;     - подачей сварочной проволоки;     - газовым клапаном;     - имеет соответствующие разъёмы, том числе и для управления с дистанционного пульта;

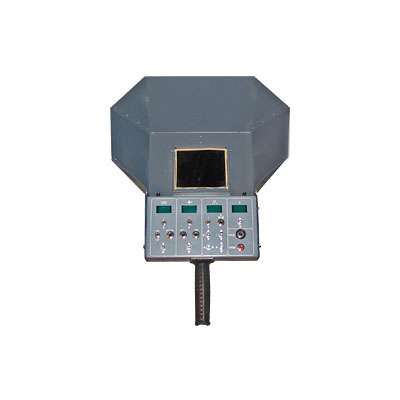

Пульт ДУ УАСТ предназначен для управления:     - перемещением сварочной головки;     - механизмом подачи проволоки;     - механизмом колебания горелки;     - величиной сварочного напряжения;     - имеет защитное стекло для контроля процесса сварки.
Источник ДС 400.33УКП - предназначен для автоматической и механизированной сварки с управляемым каплепереносом. Обеспечивает сварку корневого прохода с гарантированным обратным валиком (режим УКП), а также заполняющих и облицовочного прохода во всех пространственных положениях проволоками сплошного сечения, порошковыми газозащитными и самозащитными проволоками типа Innershield.

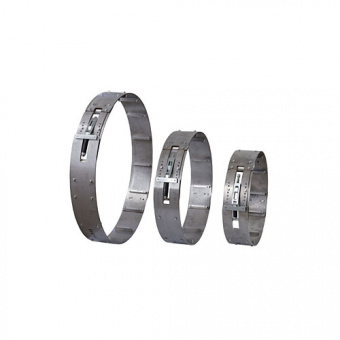

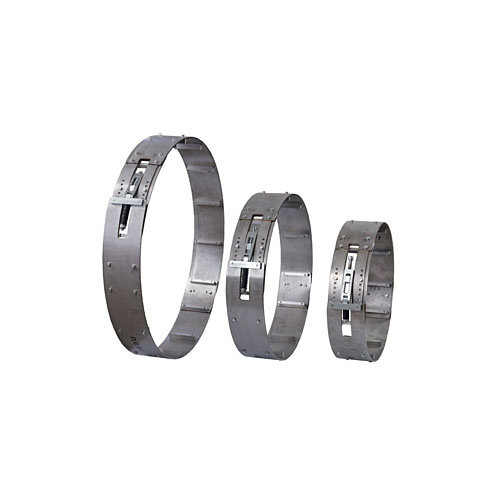

Направляющие пояса предназначены для установки и перемещения головки вокруг трубы. Для каждого диаметра трубы необходим соответствующий пояс. Пояс устанавливается на изоляцию или тело трубы.     - Простая и удобная установка и фиксация пояса на трубе,     - Долговечная конструкция из нержавеющей стали.

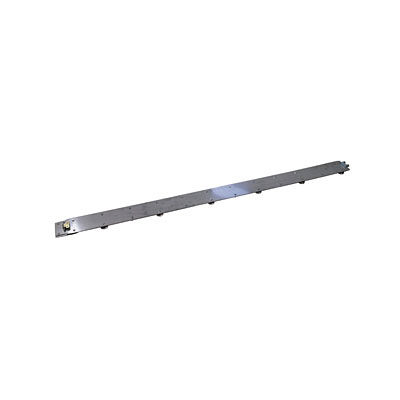

Магнитный пояс предназначен для сварки протяженных швов, например при сварке горизонтальных и вертикальных швов резервуаров, сварки корпусов судов и других металлоконструкций.

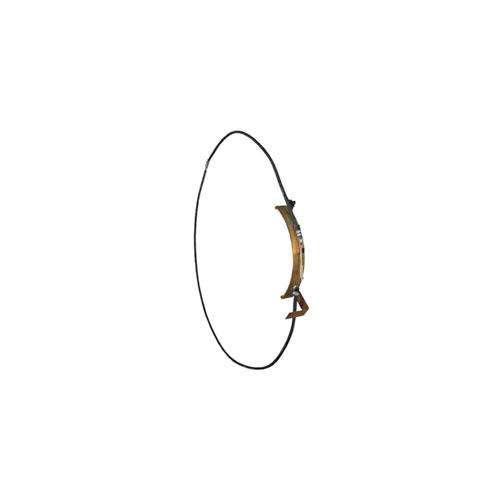

Заземляющий пояс предназначен для обеспечения надёжного контакта с трубой.     - Быстрая и простая установка на трубе.     - Выполнен из гибкого в резиновой изоляции троса.

Технические характеристики установки автоматической сварки УАСТ-1

Диапазон диаметров свариваемых труб, мм	от 325
Скорость движения сварочной головки ГАСТ-1, мм/сек	0,5 - 12
Скорость подачи электродной проволоки, мм/сек	16 - 200
Диаметр электродной проволоки, мм	0,8 - 2,0
Амплитуда колебаний горелки, мм	0 - 20
Скорость колебаний горелки, мм/сек	10 - 100
Время «задержки на кромках», с	0 - 1,0
Масса, кг, не более     - головки     - блока управления     - источника ДС400.33 (ДС400.33УКП)	19 8 40
