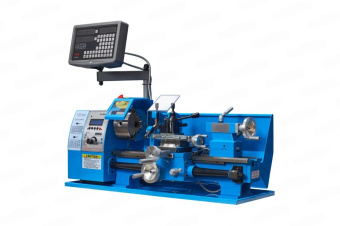

Токарный станок по металлу RC210MK400 MAX

Токарный станок по металлу RC210MK400 MAX предназначен для обработки металлических заготовок и выполнения различных токарных операций. Расстояние между центрами составляет 400 мм. Максимальный диаметр обработки над станиной — 210 мм, а реальный максимальный диаметр заготовки с учётом призм — 190 мм.

Шпиндель имеет проходное отверстие диаметром 38 мм и короткий конус Морзе 5. Частота вращения регулируется плавно в двух диапазонах: 50–1500 и 100–2500 об/мин. Станок оснащён трёхкулачковым патроном диаметром 125 мм с максимальным зажимаемым диаметром детали 110 мм.

Предусмотрено нарезание правой и левой резьбы. Диапазон метрической резьбы составляет 0,1–5 мм, дюймовой — 6–96 TPI. Модульная и питчевая резьба не нарезаются. Автоматическая продольная подача регулируется в диапазоне 0,01–0,4 мм/об, автоматическая поперечная подача отсутствует.

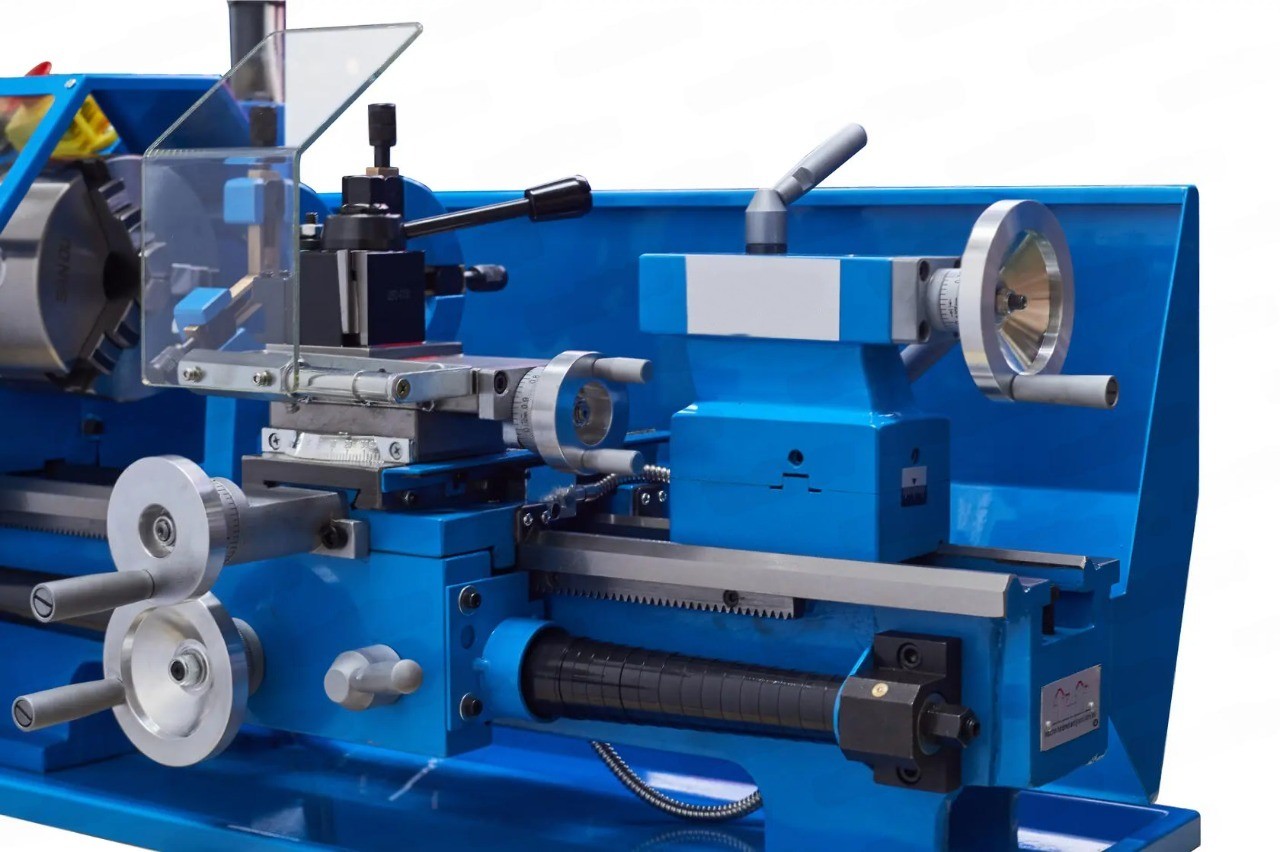

Суппорт комплектуется стандартным четырёхпозиционным резцедержателем под резцы 12×12 мм и быстросменным резцедержателем БСРД 250-000 на 4 резца 10×10 мм с пятью кассетами. Ход резцовых салазок составляет 55 мм, поперечных салазок — 75 мм, продольный ход суппорта — 376 мм.

Задняя бабка оснащена пинолью диаметром 22 мм с ходом 60 мм и конусом Морзе 2. В конструкцию и комплектацию модели входит фрезерная приставка нового типа с добавленной кассетой для резца.

Для контроля положения рабочих органов станок оснащён двухосевым устройством цифровой индикации SINO SDS6-2V. Используются магнитные линейные энкодеры с разрешением 5 микрон, индикация осуществляется светодиодами LED.

Электропривод выполнен на базе бесщёточного двигателя постоянного тока BLDC с максимальной мощностью 1100 Вт. Электронная регулировка оборотов осуществляется с помощью контроллера. Питание — 230 В, 50 Гц.

Классическая станина изготовлена из чугуна, направляющие закалены методом ТВЧ до твёрдости 42–52 HRC. Устройство цифровой индикации, электронная гитара и быстросменный резцедержатель уже установлены на станке.
