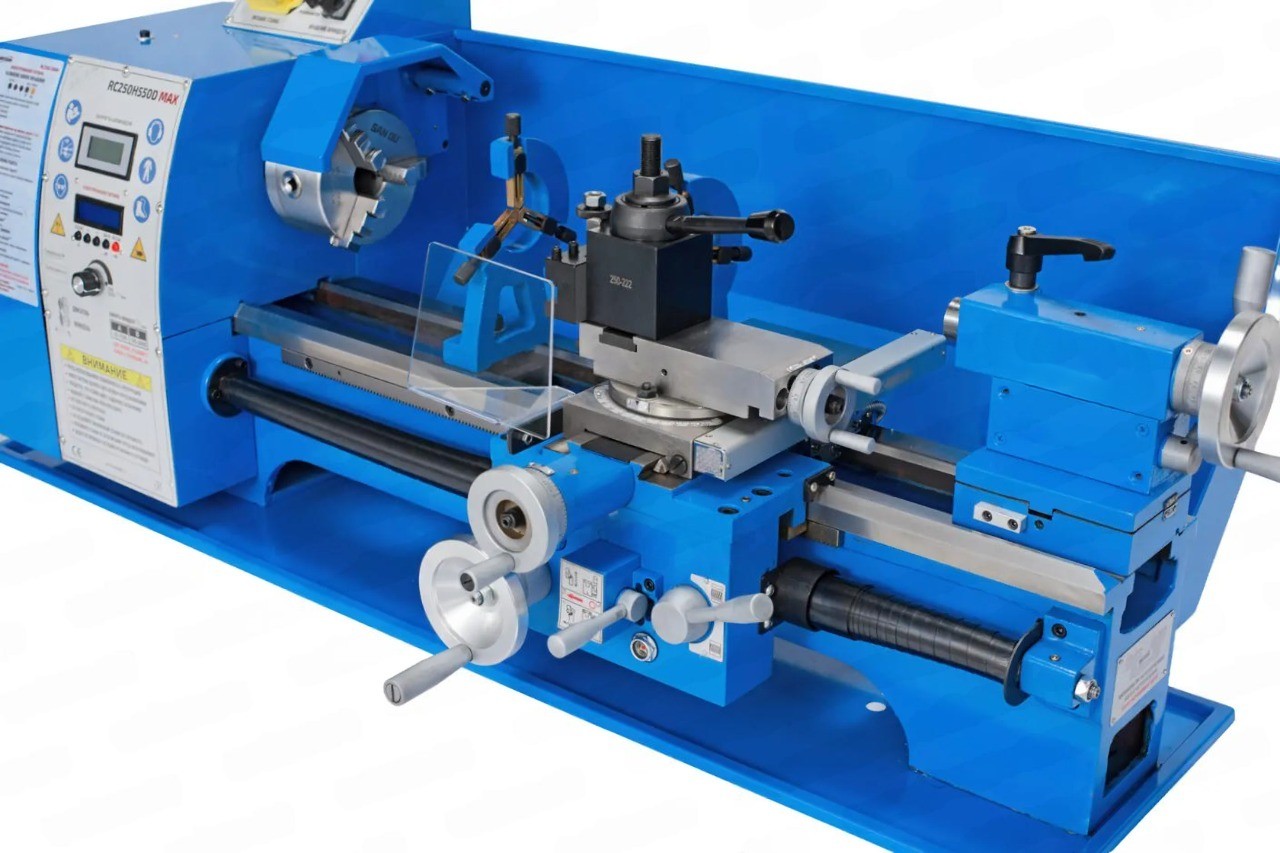

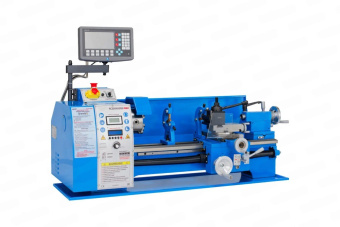

Токарный станок по металлу RC250H550D MAX

Токарный станок по металлу RC250H550D MAX предназначен для выполнения токарных операций с металлическими заготовками. Расстояние между центрами составляет 550 мм, максимальная длина обрабатываемой заготовки — 450 мм. Максимальный диаметр обработки над станиной составляет 254 мм, над суппортом — 156 мм. Ширина станины — 155 мм.

Передняя бабка оснащена шпинделем с проходным отверстием диаметром 38 мм, толщиной стенки 6 мм и коротким конусом Морзе 5. Скорость вращения шпинделя регулируется в двух диапазонах: 50–1500 об/мин и 100–2000 об/мин.

Для закрепления заготовок используется трёхкулачковый токарный патрон диаметром 125 мм SANOU K11-125. Патрон крепится шпильками к планшайбе, при этом планшайба и шпиндель выполнены как единое целое. Максимальный зажимаемый диаметр детали составляет 110 мм.

Станок позволяет нарезать правую и левую резьбу. Диапазон метрических резьб составляет 0,1–5 мм, дюймовых — 6–96 TPI. Модульные и питчевые резьбы не нарезаются. Автоматическая продольная подача регулируется в диапазоне 0,02–0,4 мм/об, поперечная — 0,01–0,2 мм/об.

Суппорт оснащён стандартным четырёхпозиционным резцедержателем под резцы 12×12 мм и быстросменным резцедержателем 250-222 под резцы 12×12 мм. В комплект входят 5 кассет для быстросменного резцедержателя. Ход резцовых салазок составляет 90 мм, поперечных салазок — 145 мм, продольный ход суппорта — 500 мм.

Задняя бабка оснащена пинолью диаметром 32 мм с ходом 65 мм и конусом Морзе 3. Для работы с заготовками предусмотрен вращающийся центр МТ3, а также неподвижный и подвижный люнеты.

Станок оснащён устройством цифровой индикации SINO SDS6-3VA с жидкокристаллическим экраном LCD. Используются оптические линейки KA300/520 и KA500-170. Разрешение оптических линейных энкодеров продольной и поперечной оси составляет 5 микрон. УЦИ уже установлено на станке.

Электропривод выполнен на базе бесщёточного бесколлекторного двигателя BLDC постоянного тока. Максимальная мощность двигателя составляет 1500 Вт. Предусмотрена электронная регулировка оборотов с помощью контроллера. Питание осуществляется от сети 230 В, 50 Гц. Номинальная мощность для BLDC двигателя не определяется.

Станина имеет усиленную H-образную конструкцию и изготовлена из чугуна. Направляющие станины подвергнуты ТВЧ-закалке до твёрдости 42–52 HRC.

На станке уже установлены электронная гитара, устройство цифровой индикации, защита ходового винта, защита резцедержателя и быстросменный резцедержатель 250-222 под резцы 12×12 мм.

Габаритные размеры станка составляют 1210×590×520 мм. Размер транспортировочного ящика со станком — 1250×570×670 мм. Вес станка нетто — 180 кг, брутто — 205 кг.

В комплект поставки входят стандартный резцедержатель под резцы 12×12 мм, быстросменный резцедержатель 250-222 с 5 кассетами, набор резцов со сменными пластинами, запасной набор пластин, сверлильный патрон, вращающийся центр МТ3, два упорных центра, обратные кулачки, неподвижный и подвижный люнеты, металлический инструментальный ящик, металлическая маслёнка с плунжером, ключ для патрона, набор гаечных и шестигранных ключей, отвёртки и индивидуальный отчёт о проверке.

Державка для расточного резца в комплект поставки не входит.
