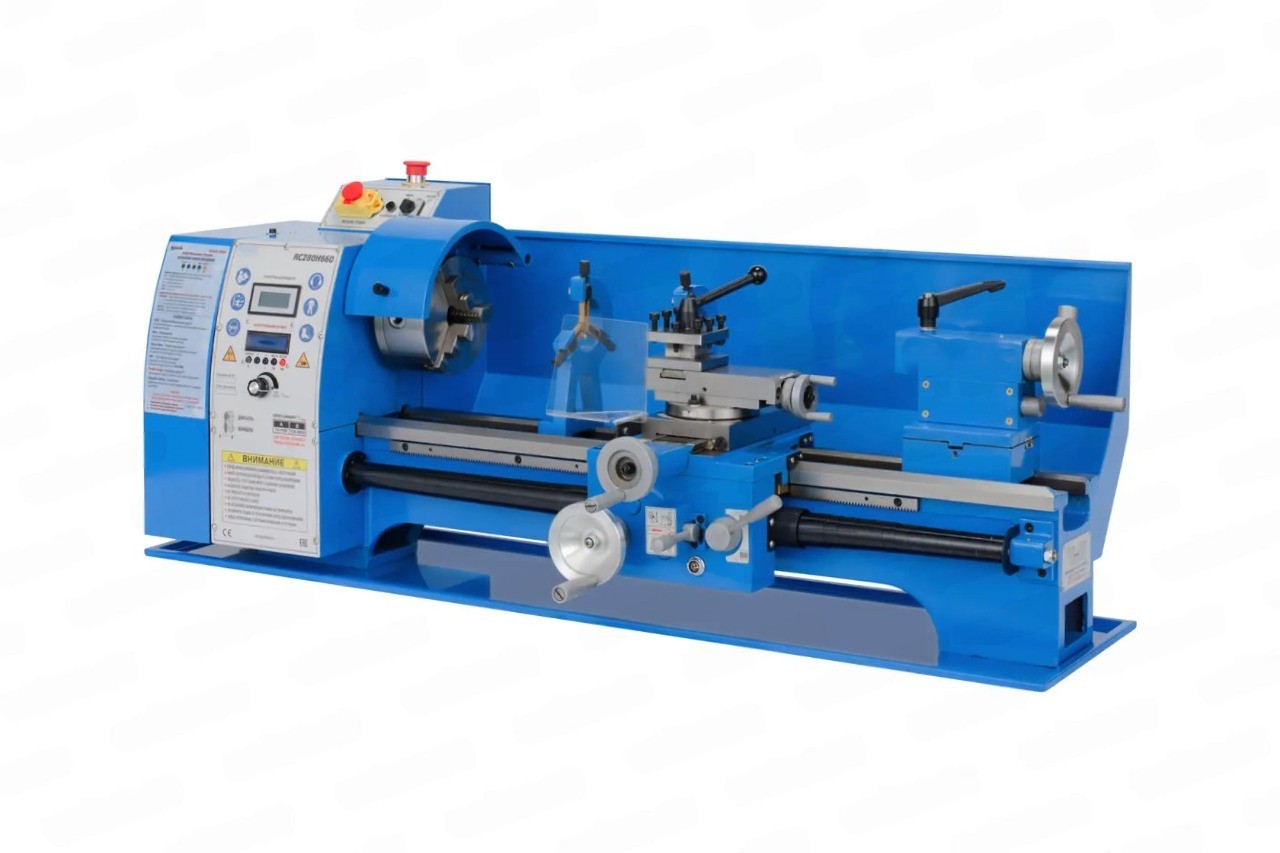

Токарный станок по металлу RC280H660

Токарный станок по металлу RC280H660 предназначен для выполнения различных токарных операций по обработке металлических заготовок. Расстояние между центрами составляет 660 мм, максимальная длина обрабатываемой заготовки — 560 мм. Максимальный диаметр обработки над станиной составляет 280 мм, над суппортом — 182 мм. Ширина станины — 155 мм.

Передняя бабка оснащена шпинделем с проходным отверстием диаметром 38 мм, толщиной стенки 6 мм и коротким конусом Морзе 5. Скорость вращения шпинделя регулируется в двух диапазонах: 50–1500 об/мин и 100–2000 об/мин.

Для закрепления заготовок используется трёхкулачковый токарный патрон диаметром 160 мм SANOU K11-160. Патрон крепится шпильками к планшайбе, при этом планшайба и шпиндель выполнены как единое целое. Максимальный зажимаемый диаметр детали составляет 145 мм.

Станок позволяет нарезать правую и левую резьбу. Диапазон метрических резьб составляет 0,1–5 мм, дюймовых — 6–96 TPI. Модульные и питчевые резьбы не нарезаются. Автоматическая продольная подача регулируется в диапазоне 0,02–0,4 мм/об, поперечная — 0,01–0,2 мм/об.

Суппорт оснащён четырёхпозиционным резцедержателем под резцы 16×16 мм. Ход резцовых салазок составляет 90 мм, поперечных салазок — 145 мм, продольный ход суппорта — 600 мм.

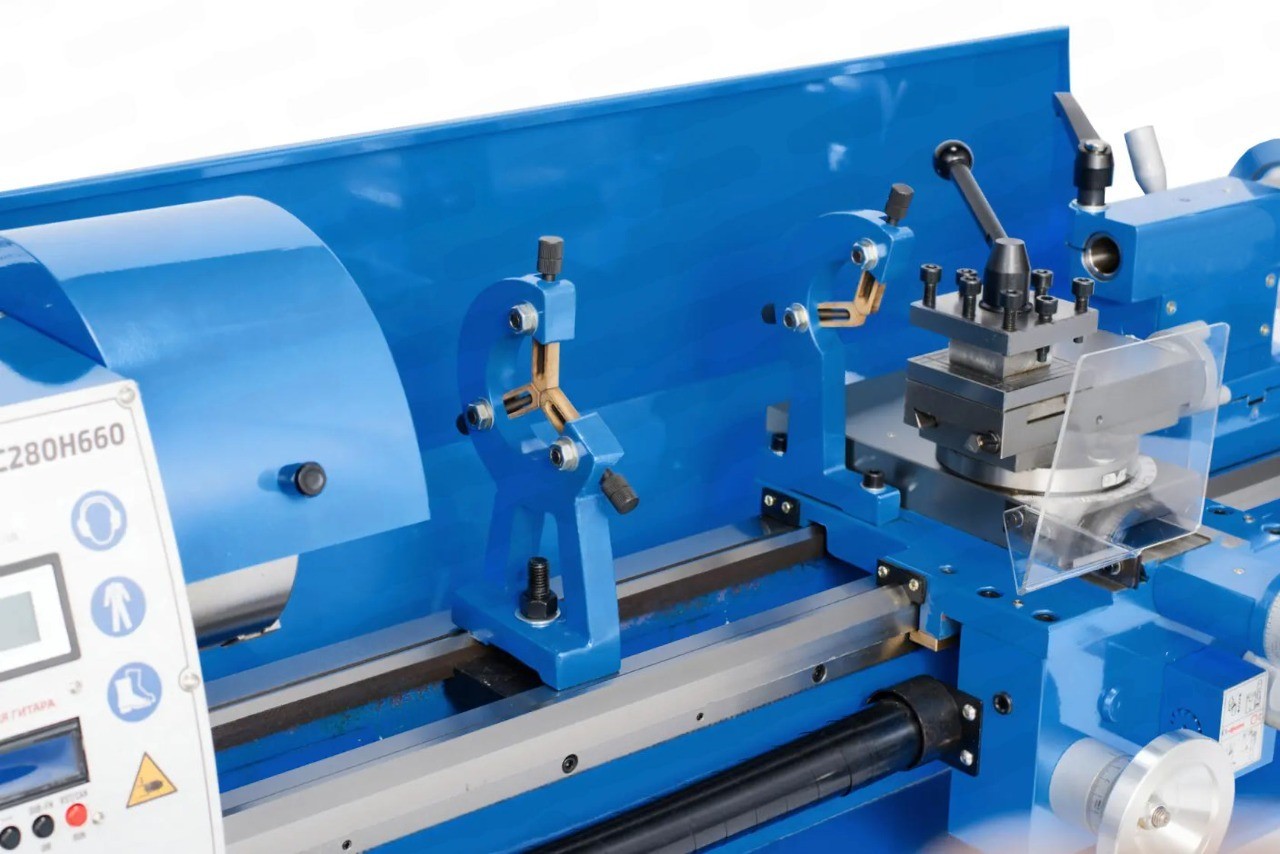

Задняя бабка оснащена пинолью диаметром 32 мм с ходом 65 мм и конусом Морзе 3. Для поддержки заготовок в комплект входит вращающийся центр МТ3. Также предусмотрены неподвижный и подвижный люнеты.

Станок оснащён бесщёточным бесколлекторным двигателем BLDC постоянного тока. Максимальная мощность двигателя составляет 1500 Вт. Предусмотрена электронная регулировка оборотов с помощью контроллера. Питание осуществляется от сети 230 В, 50 Гц. Номинальная мощность для BLDC двигателя не определяется.

Устройство цифровой индикации в данной комплектации не предусмотрено: головной блок УЦИ отсутствует.

Станина имеет усиленную H-образную конструкцию и изготовлена из чугуна. Направляющие станины подвергнуты ТВЧ-закалке до твёрдости 42–52 HRC.

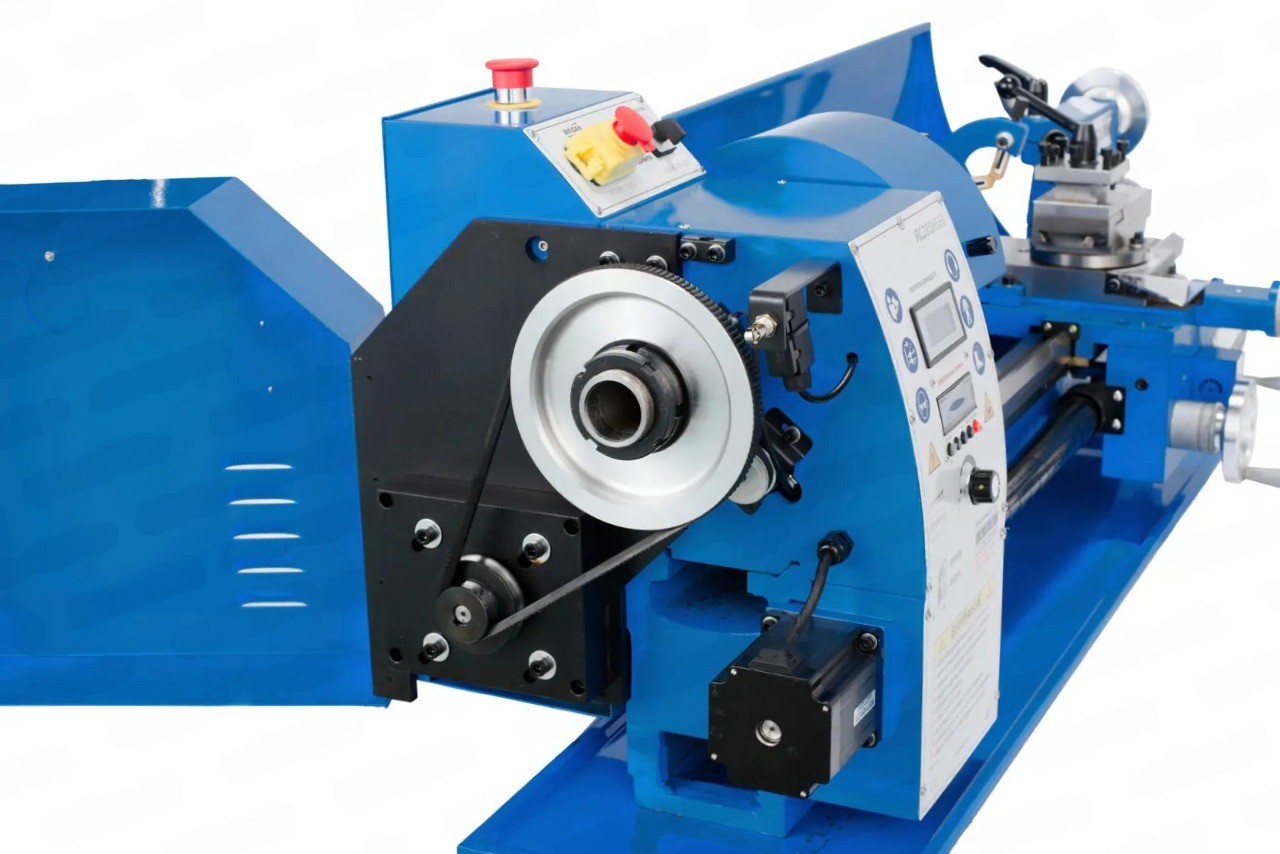

На станке уже установлены электронная гитара, защита ходового винта и защита резцедержателя.

Габаритные размеры станка составляют 1310×590×535 мм. Размер транспортировочного ящика со станком — 1370×570×680 мм. Вес станка нетто — 175 кг, брутто — 202 кг.

В комплект поставки входят набор резцов со сменными пластинами, запасной комплект пластин, сверлильный патрон, вращающийся центр МТ3, два упорных центра, обратные кулачки, неподвижный и подвижный люнеты, металлический инструментальный ящик, металлическая маслёнка с плунжером, ключ для патрона, набор гаечных и шестигранных ключей, отвёртки и индивидуальный отчёт о проверке.

Державка для расточного резца в комплект поставки не входит.
