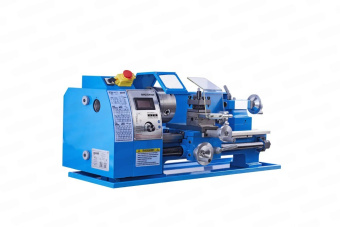

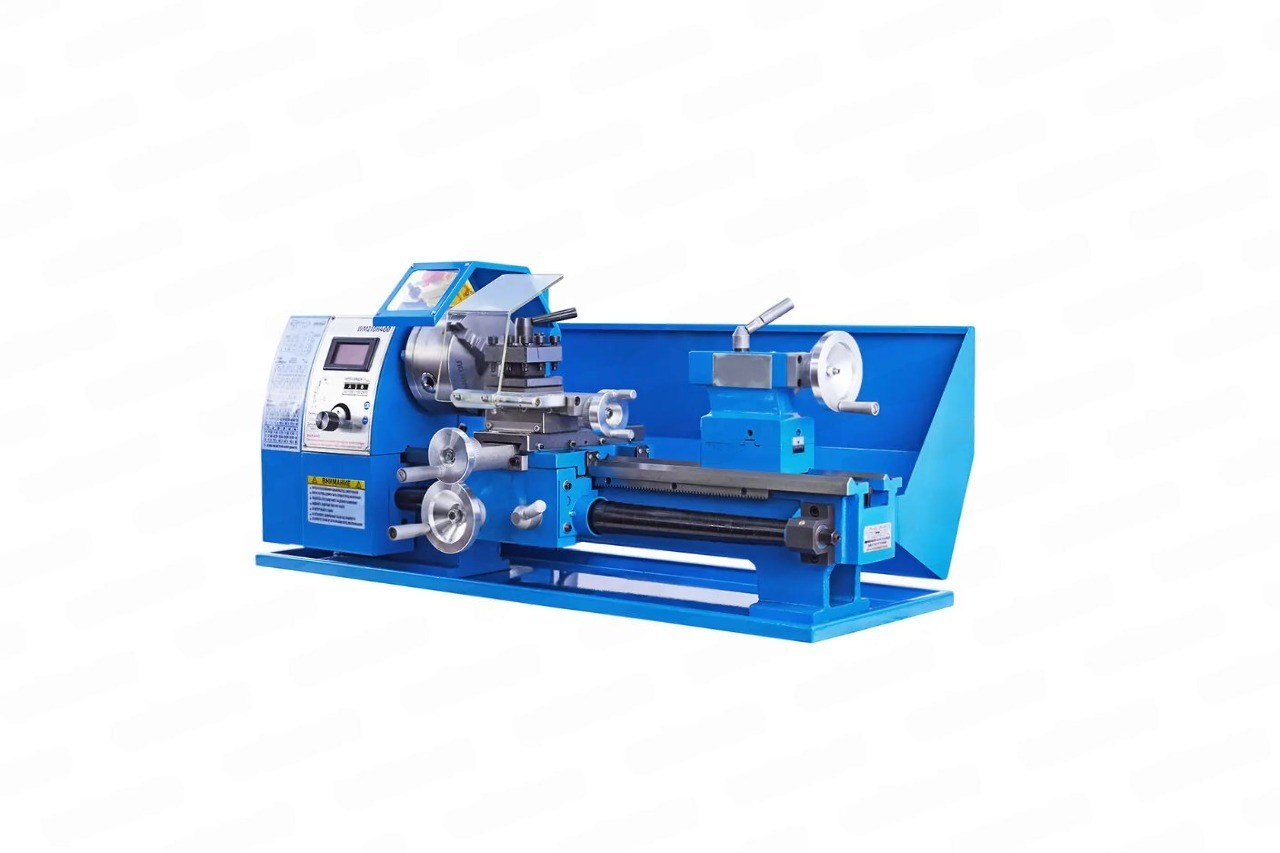

Токарный станок по металлу WM210H400

Токарный станок по металлу WM210H400 предназначен для обработки металлических заготовок и выполнения основных токарных операций. Расстояние между центрами составляет 400 мм, максимальная длина обрабатываемой заготовки — 300 мм. Максимальный диаметр обработки над станиной составляет 210 мм, реальный максимальный диаметр заготовки с учётом призм — 190 мм, а над суппортом можно обрабатывать детали диаметром до 135 мм.

Станок оснащён усиленной H-образной станиной из чугуна. Направляющие станины имеют ТВЧ-закалку до 42–52 HRC. Ширина станины составляет 100 мм.

Шпиндель имеет проходное отверстие диаметром 38 мм и толщину стенки 6 мм. Конус шпинделя — Морзе 5, короткий. Частота вращения плавно регулируется в двух диапазонах: 50–1500 об/мин и 100–2500 об/мин.

Для закрепления заготовок используется трёхкулачковый патрон SANOU K11-125 диаметром 125 мм. Патрон крепится шпильками к планшайбе, при этом планшайба и шпиндель выполнены как единое целое. Максимальный зажимаемый диаметр детали составляет 110 мм.

WM210H400 позволяет нарезать правую метрическую резьбу с шагом от 0,5 до 3,0 мм и дюймовую резьбу в диапазоне 8–44 TPI. Модульная и питчевая резьба не нарезаются. Автоматическая продольная подача составляет 0,156 мм/об, автоматическая поперечная подача отсутствует.

Суппорт оснащён четырёхпозиционным резцедержателем под резцы 12×12 мм. Ход резцовых салазок составляет 55 мм, поперечных салазок — 75 мм, продольный ход суппорта — 376 мм.

Задняя бабка имеет пиноль диаметром 22 мм с ходом 60 мм и конусом Морзе 2. Для работы с центровыми отверстиями предусмотрен вращающийся центр MT2.

Устройство цифровой индикации на станке не предусмотрено. Электропривод выполнен на основе бесщёточного двигателя BLDC постоянного тока с максимальной мощностью 1100 Вт. Обороты регулируются электронным способом с помощью контроллера. Питание — 230 В, 50 Гц.

Габаритные размеры станка составляют 805×435×340 мм. Размер транспортировочного ящика — 880×490×490 мм. Масса станка нетто составляет 74 кг, брутто — 89 кг.

В комплект входят металлический инструментальный ящик, набор резцов со сменными пластинами, запасной набор пластин, сверлильный патрон, вращающийся центр MT2, упорный центр, набор шестерней для нарезания метрической и дюймовой резьбы, обратные кулачки и необходимые ключи.

Дополнительно в комплект включены набор сменных лимбов с удобной ценой деления и индивидуальный отчёт о проверке. Защита ходового винта и резцедержателя уже установлена на станке.
