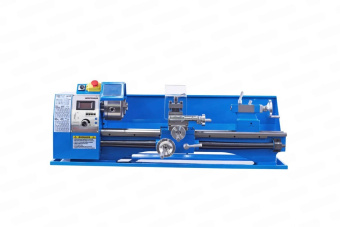

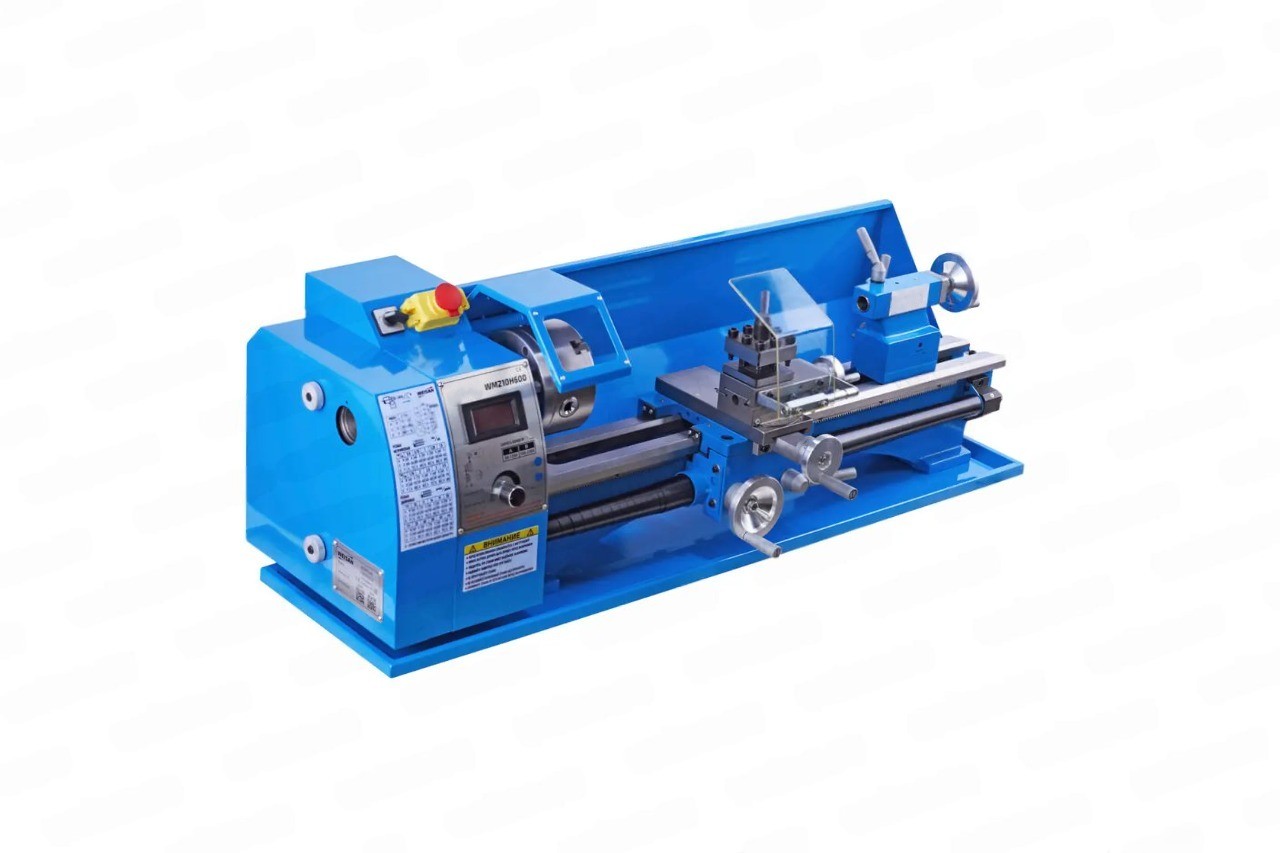

Токарный станок по металлу WM210H600

Токарный станок по металлу WM210H600 предназначен для выполнения основных операций по обработке металлических заготовок. Расстояние между центрами составляет 600 мм, а максимальная длина обрабатываемой заготовки — 500 мм.

Максимальный диаметр обработки над станиной составляет 210 мм. С учётом призм реальный максимальный диаметр заготовки составляет 190 мм. Над суппортом допускается обработка деталей диаметром до 135 мм. Ширина станины — 100 мм.

Станок оснащён усиленной H-образной станиной из чугуна. Направляющие имеют ТВЧ-закалку до 42–52 HRC. Такая конструкция обеспечивает рабочую основу для выполнения токарных операций на заготовках соответствующего размера.

Шпиндель имеет проходное отверстие диаметром 38 мм и толщину стенки 6 мм. Конус шпинделя — Морзе 5, короткий. Скорость вращения плавно регулируется в двух диапазонах: 50–1500 об/мин и 100–2500 об/мин.

Для закрепления заготовок используется трёхкулачковый патрон SANOU K11-125 диаметром 125 мм. Патрон крепится шпильками к планшайбе, при этом планшайба и шпиндель выполнены как единое целое. Максимальный зажимаемый диаметр детали составляет 110 мм.

WM210H600 предназначен для нарезания правой метрической резьбы с шагом от 0,5 до 3,0 мм и дюймовой резьбы в диапазоне 8–44 TPI. Модульная и питчевая резьба не нарезаются. Автоматическая продольная подача составляет 0,156 мм/об, автоматическая поперечная подача отсутствует.

Суппорт оснащён четырёхпозиционным резцедержателем для резцов размером 12×12 мм. Ход резцовых салазок составляет 55 мм, поперечных салазок — 75 мм, продольный ход суппорта — 576 мм.

Задняя бабка оснащена пинолью диаметром 22 мм с ходом 60 мм. Конус пиноли — Морзе 2. В комплект входит вращающийся центр MT2.

Устройство цифровой индикации на станке не предусмотрено. Электропривод выполнен на основе бесщёточного двигателя BLDC постоянного тока с максимальной мощностью 1100 Вт. Предусмотрена электронная регулировка оборотов с помощью контроллера. Питание — 230 В, 50 Гц.

Габаритные размеры станка составляют 1006×435×340 мм. Размер транспортировочного ящика — 1100×490×490 мм. Масса станка нетто составляет 83 кг, брутто — 102 кг.

В комплект поставки входят инструментальный ящик, оснастка для закрепления и обработки заготовок, набор резцов со сменными пластинами, запасные пластины, сверлильный патрон, центры, комплект шестерней для нарезания резьбы, обратные кулачки и необходимые ключи.

Также в комплект входят набор сменных лимбов с удобной ценой деления и индивидуальный отчёт о проверке. Защита ходового винта и резцедержателя уже установлена на станке.
