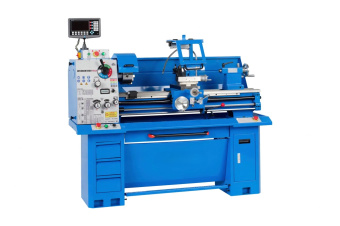

Токарный станок по металлу WX360K1000 MAX

WX360K1000 MAX — токарный станок по металлу с расстоянием между центрами 1000 мм, предназначенный для обработки заготовок различной формы и выполнения широкого спектра токарных операций.

Рабочая зона станка позволяет обрабатывать заготовки длиной до 900 мм при установке между патроном и вращающимся центром. Максимальный диаметр обработки над станиной составляет 350 мм, а над суппортом — 200 мм.

Шпиндель имеет проходное отверстие диаметром 52 мм и стенку толщиной 6,5 мм. Используется конус Морзе 6. Частота вращения шпинделя регулируется плавно в четырёх диапазонах в пределах от 65 до 1600 об/мин.

Станок оснащён трёхкулачковым патроном диаметром 200 мм с креплением Camlock. Максимальный диаметр зажимаемой детали составляет 200 мм.

Оборудование поддерживает нарезание как правой, так и левой резьбы. Предусмотрены метрические, дюймовые, модульные и питчевые резьбы. Диапазон метрических резьб составляет 0,25–5,0 мм, дюймовых — 4–60 TPI, модульных — 0,15–2,5 MP, питчевых — 12–96 DP.

Автоматическая продольная подача регулируется в диапазоне 0,05–0,50 мм/об, поперечная — 0,02–0,20 мм/об. Для каждой подачи предусмотрено по 15 вариантов настройки.

Суппорт оснащён четырёхпозиционным резцедержателем под резцы размером 16×16 мм. Продольный ход суппорта составляет 900 мм, ход поперечных салазок — 185 мм, ход резцовых салазок — 95 мм. Резцовые салазки имеют возможность поворота на ±60°.

Задняя бабка оснащена пинолью диаметром 32 мм с ходом 85 мм и конусом Морзе 3.

Для контроля положения рабочих органов используется устройство цифровой индикации SINO SDS6-3VA с LCD-экраном. Продольная и поперечная оси оснащены оптическими линейными энкодерами с разрешением 5 микрон.

Привод станка выполнен на базе трёхфазного асинхронного двигателя с частотным преобразователем. Номинальная мощность двигателя составляет 1500 Вт. Электронная регулировка оборотов позволяет изменять частоту вращения в соответствии с режимом обработки.

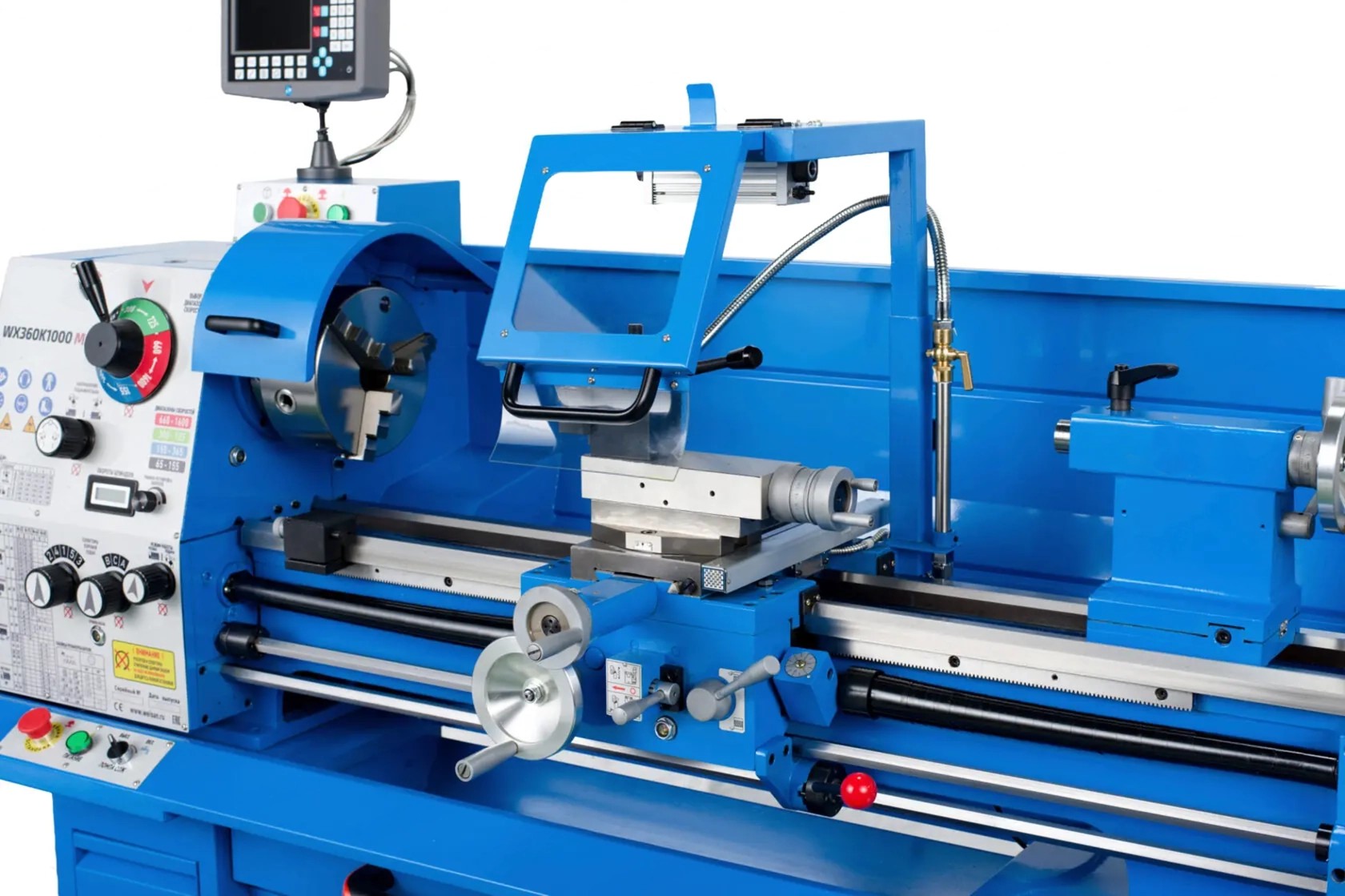

Станина изготовлена из чугуна. Направляющие станины имеют ТВЧ-закалку до твёрдости 42–52 HRC. На станке уже установлены защита резцедержателя, защита ходового винта, неподвижный и подвижный люнеты, быстросменный резцедержатель и устройство цифровой индикации.

В комплект входят токарные резцы, сменные держатели для быстросменного резцедержателя, сверлильный патрон, центры, люнеты, набор сменных шестерён, инструментальный ящик и комплект необходимых ключей и принадлежностей.

Важно: державка для расточного резца в комплект поставки не входит.

• Быстросменный резцедержатель 250-222 под резцы 16×16 мм;
• сменные держатели для быстросменного резцедержателя 250-222;
• стандартный резцедержатель под резцы 16×16 мм;
• набор токарных резцов;
• запасной набор сменных пластин;
• вращающийся центр;
• неподвижный центр MT3;
• сверлильный патрон и ключ к нему;
• переходная втулка MT6 / MT3;
• переходная оправка для сверлильного патрона;
• комплект сменных, промежуточных и резьбовых шестерён;
• люнет неподвижный;
• люнет подвижный;
• обратные кулачки — 1 комплект, 3 шт.;
• устройство цифровой индикации SINO SDS6-3VA;
• защита резцедержателя;
• защита ходового винта;
• металлический инструментальный ящик;
• металлическая маслёнка-шприц;
• пластиковая маслёнка-шприц;
• ключ для патрона;
• ключ для четырёхпозиционного резцедержателя;
• набор шестигранных ключей;
• гаечные ключи 8–10, 12–14, 17–19;
• крестообразная отвёртка;
• шлицевая отвёртка;
• ручка вращения;
• инструкция и отчёт о проверке.

Не входит в комплект: державка для расточного резца.
