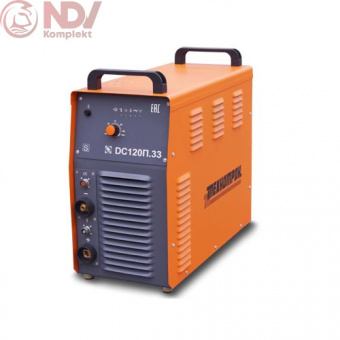

Аппарат воздушно-плазменной резки ДС 120П.33

Аппарат воздушно-плазменно резки ДС120П.33 относится к промышленному классу оборудования. Устройство предназначено для работы с металлическими заготовками толщиной до 50 мм на токе мощностью до 120 А. Использовать данную модель можно одинаково успешно как в цеховых условиях, так и в полевых. При необходимости аппарат можно подключить к автономному генератору, от которого он и будет получать питание. Для успешной работы с устройством также используется компрессор. Он необходим для обеспечения подачи плазмообразующего газа. В роли последнего может быть использован воздух или азот. ДС120П.33 оснащен защитой от поломок при отсутствии плазмообразующего газа, может работать как в ручном режиме, так и в составе автоматического комплекса, подходит для эксплуатации при отрицательных температурах окружающей среды.

Функциональные возможности аппарата воздушно-плазменной резки ДС120П.33

• Толщина разрезаемой стали (в том числе высоколегированной) до 50 мм, алюминиевых сплавов - 40 мм, меди и её сплавов - 25мм.
• Бесконтактное возбуждение дуги.
• Встроенный регулятор подачи плазмообразующего газа с манометром.
• Увеличенный срок службы электрода за счет плавного нарастания тока резки и постепенного увеличения расхода газа до максимального значения после возбуждения дуги.
• Защита резака за счет блокировки аппарата при отсутствии или низком давлении плазмообразующего газа.
• Легкое прожигание возможных загрязнений поверхности. Основная дуга (между электродом и разрезаемым материалом) зажигается при помощи косвенной (пилотной) дуги.
• Возможность работы с ручным резаком, автоматическим резаком в составе трубореза ТР-2 или других машин автоматической резки, в том числе и портальных.
• Воздушный клапан с подогревом для работы при температурах до -40ºС.
• Специальный шлангопакет для работы при температурах до -40ºС.

Преимущества

• Высокая скорость резки, не зависящая от температуры окружающей среды - сталь толщиной 10 мм режется со скоростью - 1,5 м/мин
• Работа при низких температурах до -40ºС
• Универсальность резки - резка любых металлов на одном и том же оборудовании без переналадки, а также резка металлов покрытых краской, лаком, ржавчиной и т.д.
• Отличное качество реза - без наплывов и грата. Возможно производить дальнейшую сварку без механической обработки.
• Малая ширина реза - на толщине 20 мм ширина реза не более 2-3 мм
• Невысокое термическое воздействие на металл - отсутствие коробления даже на малых толщинах.
• Резкое повышение эффективности труда - высокая скорость и низкая себестоимость реза.
• Взрыво- и пожаро-безопасность работ - отсутствие горючих газов.

Технические характеристики ДС120П.33

• Напряжение питания, В 380 ,+10% -15%
• Напряжение холостого хода, В, не более 500
• Рабочее напряжение, В 150
• Потребляемая мощность, кВА, не более 25
• Ток резки (плавнорегулируемый), А 30 - 120
• Давление воздуха, атм 3 - 6
• Толщина разрезаемого металла, мм
сталь, в том числе высоколегированная   50
алюминий   40
медь и ее сплавы 25
• Номинальный режим работы ПН (при Т=40°С), % 100
• Диапазон рабочих температур, °С От - 40 до + 40
• Масса, кг 44
• Габаритные размеры (ШхВхГ), мм 270х535х670
• ПН=100% при максимальном токе 120А и температуре +40С
• Ток резки плавно регулируемый от 30А до 120А
• Максимальная потребляемая мощность не более 25 кВА
• Толщина разрезаемого металла - до 50мм
• Масса источника питания не более 44кг
• Работа при температурах от -40С

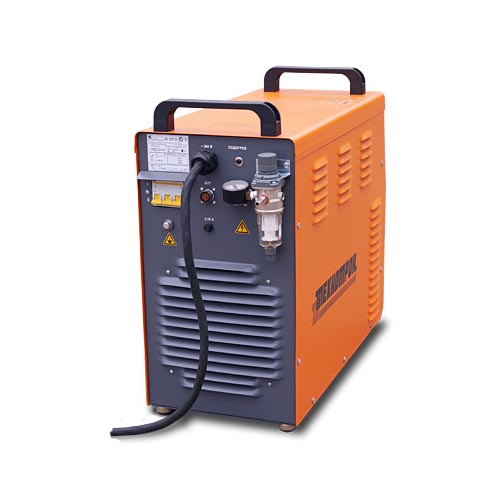

• Встроенный воздушный фильтр-регулятор с манометром и сменными картриджами
• Встроенный подогрев воздушного клапана для работы при низких температурах
• Работа в режиме ручной и автоматической резки и строжки
• Резак со шлангопакетом до 25м в морозостойком исполнении для температур до -40С
• Силовой разъем цепи основной дуги и плазмообразующего газа отделенный от разъема цепи пилотной дуги;
• Расход воздуха 210л/мин
• Принудительное включение воздушного клапана с кнопки
• Индикатор неисправности резака
• Индикатор блокировки при отсутствии или понижении давления плазмообразующего газа
• Съёмный расходомер для проверки расхода воздуха из сопла резака
