Ручное устройство контроля арматуры RUKA

Ручное устройство контроля арматуры RUKA – это высокотехнологичное решение для надежного ультразвукового контроля стыковых соединений стержней арматуры. Устройство эффективно проверяет соединения, выполненные ванными и многослойными способами сварки, а также на стальных накладках и подкладках. Способности контроля включают зеркально-теневой и теневой методы с применением наклонных преобразователей.

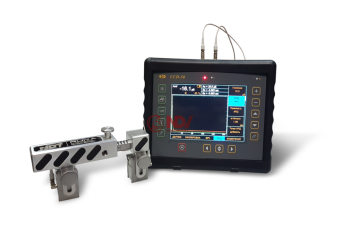

Устройство совместимо с ультразвуковыми дефектоскопами общего назначения, такими как УСД-50, УСД-60 и УСД-46, обеспечивая гибкость в работе благодаря раздельной схеме подключения пьезоэлектрических преобразователей. Все проверки проводятся в соответствии с требованиями ГОСТ 23858, что гарантирует высокую точность и надежность результатов. RUKA – ваш надежный помощник в контроле качества арматуры.

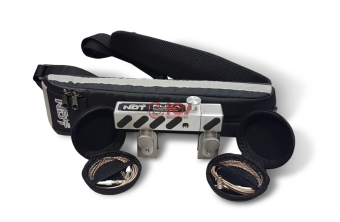

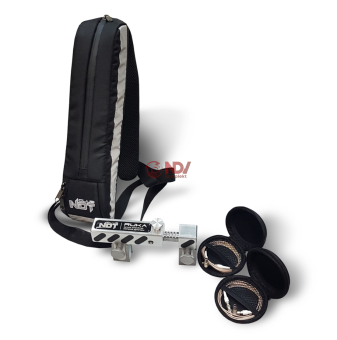

RUKA РУЧНОЕ УСТРОЙСТВО КОНТРОЛЯ АРМАТУРЫ БАЗОВАЯ КОМПЛЕКТАЦИЯ

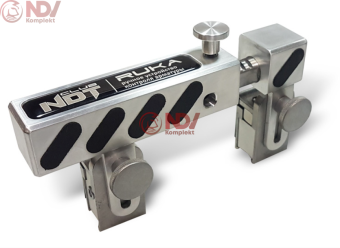

Механический затвор RUKA – 1 шт.

Магнитный башмак RUKA – 2 шт.

Преобразователь SENDAST П323-2,5-65 – 2 шт.

Кабель Lemo угловой-Lemo PROFI одинарный 1,2 м– 2 шт. (на данный момент поставляется Кабель Lemo00-Lemo00 (угловой) армированный одинарный 1,5 м - 2 шт.)

Чехол CLUB-M

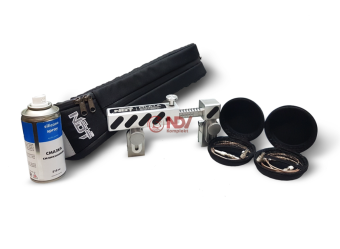

Силиконовая смазка (для технического обслуживания и ухода за механическим затвором устройства RUKA) Поставляется опционально и не отражается на стоимости комплекта. Мы не рекомендуем вкладывать смазку, отправляя комплект курьерской службой при авиаперевозках.

Документация

ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ RUKA:

• Магнитный башмак RUKA
• Заглушка-имитатор пэп (используется для реализации теневого метода прозвучивания)
• Чехол CLUB-Т (круглая защитная сумка-чехол для хранения устройства RUKA совместно с дефектоскопом)
• Преобразователь П323-1,8-65 для контроля сварных соединений арматуры диаметр 38-40

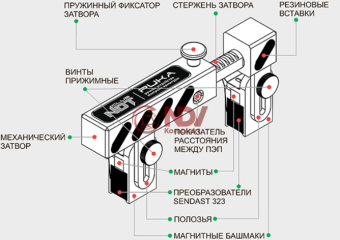

ОСОБЕННОСТИ УСТРОЙСТВА КОНТРОЛЯ АРМАТУРЫ RUKA:

• Точное позиционирование преобразователей - обеспечивает постоянную базу (расстояние между преобразователями) и их соосную установку на стержень арматуры, как при перемещении вдоль, так и вокруг стержня арматуры
• Быстрое и удобное изменение расстояния между преобразователями с фиксированным шагом при переходе к контролю соединений стержней арматуры разного диаметра
• Магнитное, постоянное, независимое от оператора усилие прижатия преобразователей
• Долговечность - использование в системе зарекомендовавших себя на рынке износостойких преобразователей SENDAST 323-2,5-65
• Химически стойкие кабели PROFI с угловыми разъемами, используемые в системе, обладают большей живучестью, а так же позволяют работать в ограниченных условиях
• Одно-лямочный рюкзак-чехол CLUB-М является универсальным чехлом для приборов контроля в строительстве: устройство RUKA, молотки Шмидта, толщиномеры и т.п. Чехол удобен в обращении и переноске, может быть надет на большого человека в телогрейке, имеет несколько отделений и снабжен светоотражающими элементами
• Модульная, полностью разборная конструкция

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА КОНТРОЛЯ АРМАТУРЫ RUKA

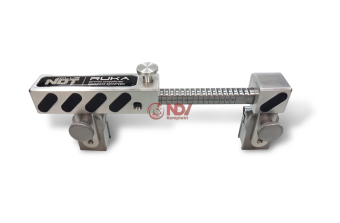

База затвора	80 – 170 мм 80 мм соответствует полностью сдвинутому затвору 170 мм база соответствует максимально раздвинутому затвору
Шаг изменения базы затвора	5 мм
Диаметры контролируемых стержней арматуры	20-40 мм
Тип используемых преобразователей	SENDAST 323-2,5-65
Тип используемых кабелей	PROFI LEMO-LEMO одинарный угловой
Вес устройства с пэп	800 г
Вес комплекта	1000 г
Габаритные размеры: min/max	150х105х30 / 240х130х30
Диапазон рабочих температур	-25 до +40°С При температуре окружающей среды от -10 до -25 °С следует предварительно нагреть контролируемое соединение  до +30-50 °С
