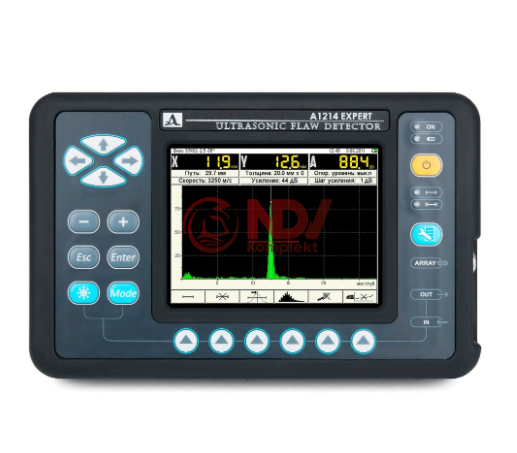

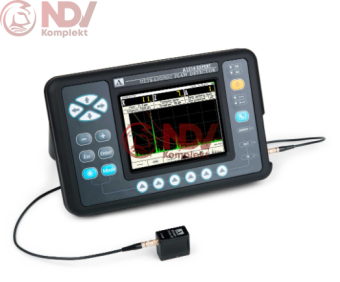

Ультразвуковой дефектоскоп А1214 EXPERT

Ультразвуковой дефектоскоп А1214 EXPERT – высокоэффективный прибор, разработанный для точного обнаружения дефектов в материалах, таких как металлы и пластики. С его помощью можно быстро и надежно определять координаты нарушений сплошности, что делает его незаменимым в сфере контроля качества. Прибор оснащен большим цветным дисплеем, обеспечивающим четкое отображение информации, а его интуитивно понятный интерфейс позволяет легко управлять функциями даже в сложных условиях эксплуатации.

А1214 EXPERT выдерживает воздействие агрессивной среды, что гарантирует надежную работу на производственных площадках и в полевых условиях. Технические характеристики включают широкий диапазон частот, высокую чувствительность и возможность работы с различными материалами, что делает этот дефектоскоп универсальным инструментом для специалистов в области неразрушающего контроля.

Назначение

• контроль сварных швов
• поиск мест коррозии, трещин, внутренних расслоений и других дефектов
• определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
• измерение толщины изделия

Особенности

• Большой высококонтрастный цветной дисплей (640х480 точек) позволяет долго работать с прибором, не напрягая зрение.
• Самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
• Диапазон рабочих температур: от -30°С до +50° С
• Максимальное время непрерывной работы - 18 часов
• Вес дефектоскопа с аккумулятором - 1,8 кг
• Быстросъемный аккумулятор
• Полностью цифровой тракт
• Интуитивный интерфейс настройки и работы с прибором
• Ударопрочный корпус, степень защиты по IP65
• Антискользящее прорезиненное покрытие электронного блока
• Большая библиотека настроек (100 конфигураций)
• Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (опционально)
• Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
• Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
• Запоминание на экране огибающей максимумов сигнала
• Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
• Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
• Программируемая форма зондирующего импульса
• Регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
• Построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
• Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
• Возможность использования DAC-кривых
• Дополнительные режимы: "стоп - кадр", "электронная временная лупа"
• Связь с компьютером по высокоскоростному USB-порту
• Совместимость с широким спектром преобразователей различных производителей

Характеристики

Параметр	Значение
Диапазон устанавливаемых номинальных частот ультразвука	от 0,5 до 15,0 МГц
Отклонение рабочих частот от номинальных	± 10%
Диапазон настройки на скорость ультразвука в материале	от 500 до 14 999 м/с
Диапазон перестройки усиления приемника	от 0 до 100 дБ
Отклонение установки усиления	± 1,0 дБ
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
S3568 2.5A0D10CL	от 7 до 6 000 мм
D1771 4.0A0D12CL	от 2 до 3 000 мм
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями	±(0,02H+1,00) мм
Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5A65D12CS	от 2 до 1 300 мм
S5096 5.0A70D6CS	от 2 до 500 мм
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями:
глубины H	±(0,03H+1,00) мм
дальности по поверхности L	±(0,03L+1,00) мм
Диапазон измерений временных интервалов на частоте 2,5 МГц	от 0 до 1 900 мкс
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм	±(0,1+0,0001Тизм) мкс
Источник питания	аккумулятор
Номинальное значение напряжения питания	11,1 В
Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее:	18 ч
Диапазон рабочих температур	от -30 до +55ºC
Тип дисплея цветной	TFT
Разрешение дисплея	640 х 480
Габаритные размеры электронного блока:	260 х 166 х 80 мм
Масса с аккумулятором:	1,8 кг

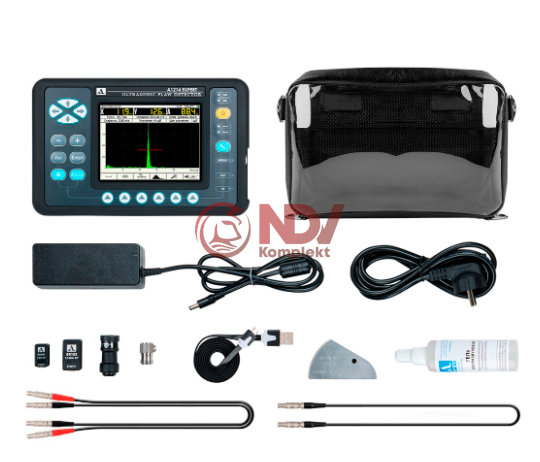

Комплект

Наименование	Код
А1214 EXPERT - электронный блок ультразвукового дефектоскопа со съёмным аккумулятором	1117
Кабель LEMO-LEMO двойной 1,2 м	1211
Кабель LEMO-LEMO одинарный 1,2 м	1213
Преобразователь D1771 4.0A0D12CL	1450
Преобразователь S3568 2.5A0D10CL	1462
Преобразователь S5182 2.5A65D12CS	1434
Преобразователь S5096 5.0A70D6CS	1443
Сетевой адаптер с кабелем 220 В - 15 В	1829
Кабель USB A - Micro B	1222
Носитель с документацией и ПО	1512
Калибровочный образец V2/25	1314

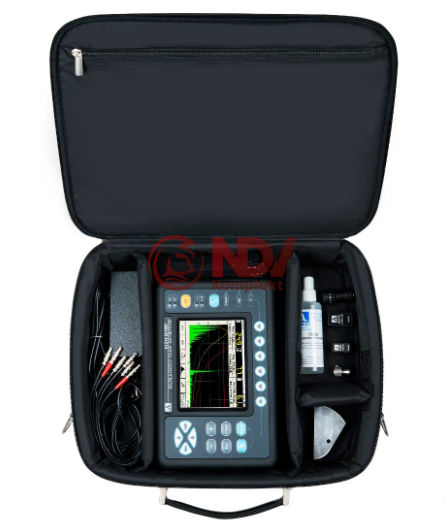

Чехол E14	1619
Гель "АКС-гель" -35°C...+100°C, 0,1 кг	1915

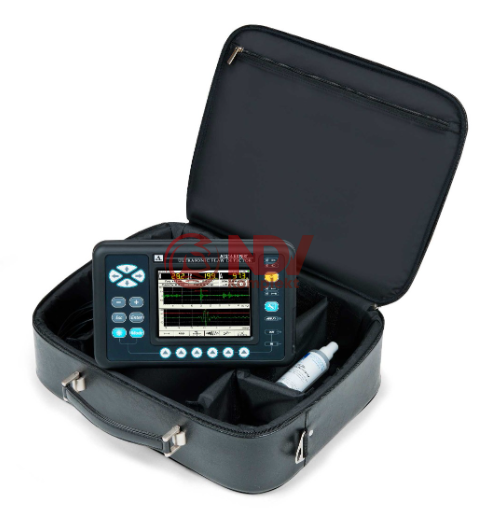

Сумка Е14	1620
