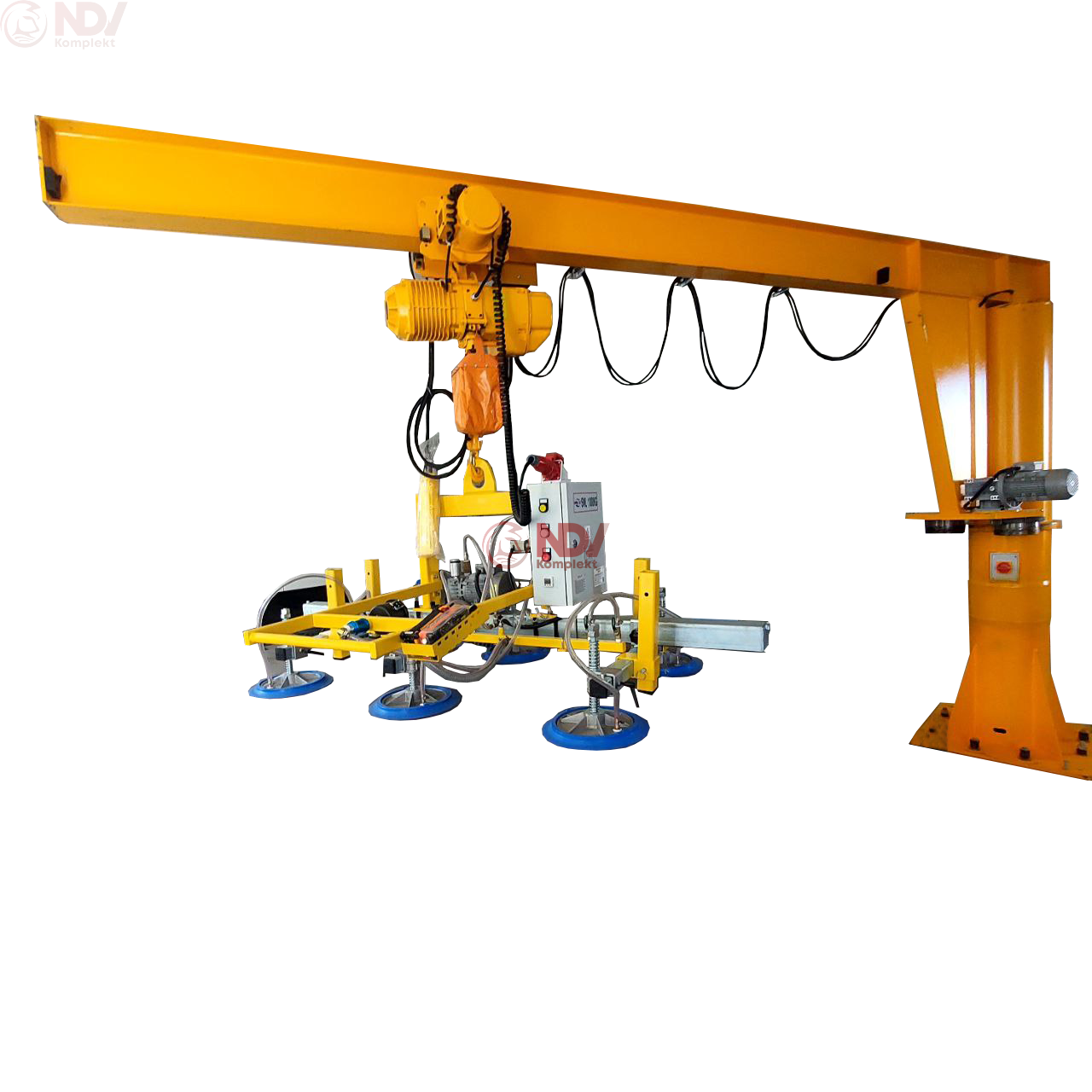

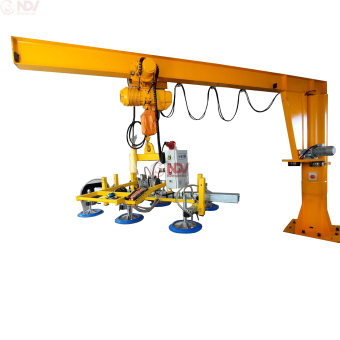

Вакуумный подъемник NDV 1000 6S

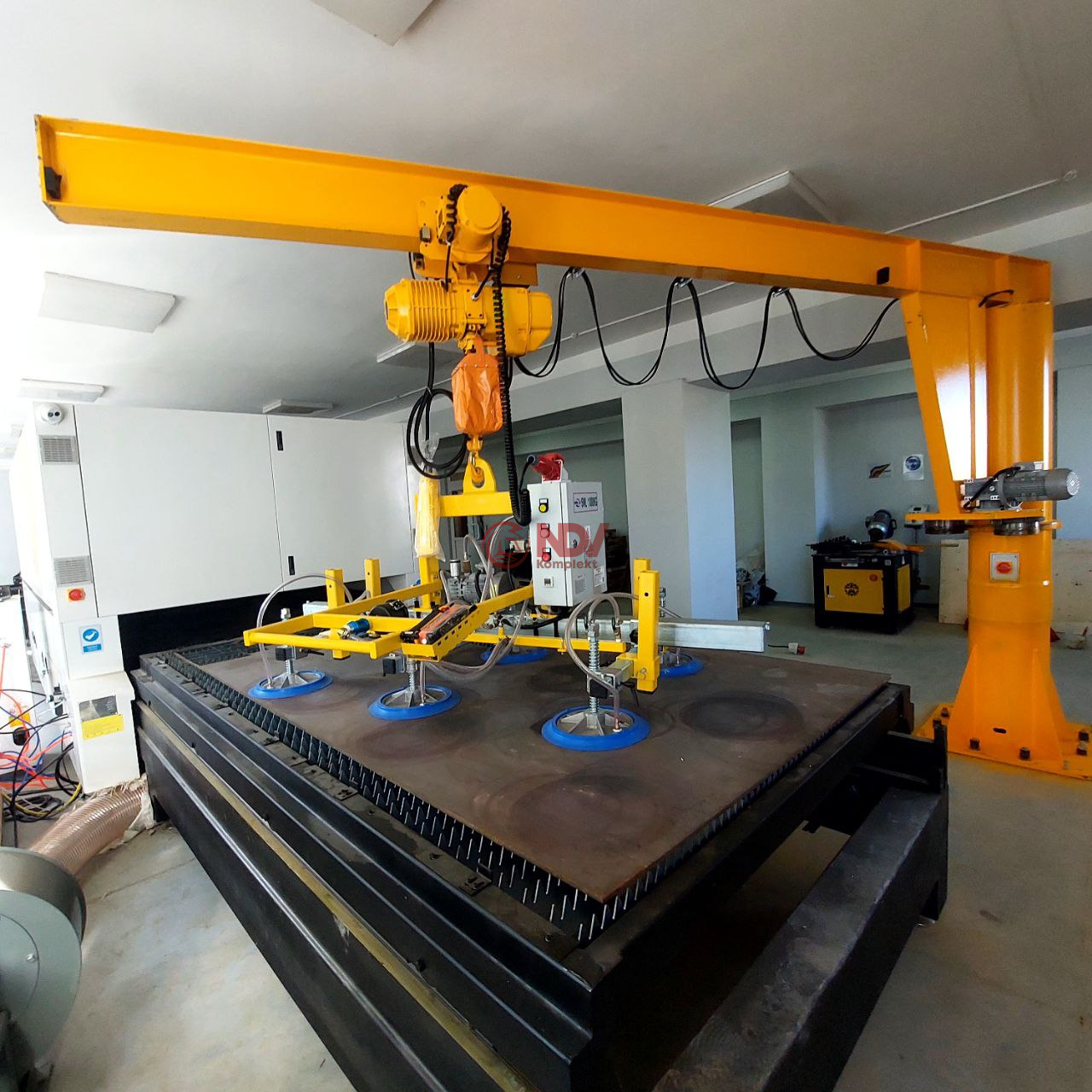

Вакуумный подъемник NDV 1000 6S - портативная крановая система по поднятию, перемещению и разгрузке различных грузов.

Технические особенности:

1. Фактор безопасности
S>2,0 (S означает коэффициент безопасности), расчетное значение давления вакуумной системы составляет 60% измерения вакуума.

2. Свес пластины
В соответствии с вылетом пластины, например, вылет самой тонкой пластины толщиной 0,8 мм L = 500 мм, как показано на рисунке ниже. Если вылет пластины при обработке превышает максимально допустимое значение, это приведет к необратимой остаточной деформации пластины.


3. Давление
На вакуумном подъемнике установлен блок вакуумного манометра. Когда давление вакуумной системы не достигает заданного значения давления или происходит утечка вакуума, указатель манометра не может войти в зеленую зону безопасности, и его использование запрещено.

Каждый вакуумный лифт оснащен вакуумметром, который имеет световой индикатор, оповещающий оператора. Система имеют функцию автоматического определения давления. Когда вакуум вакуумного манометра отрицательного давления превышает -60 кПа, цвет манометра изменится с желтого на зеленый или синий, и его можно будет эксплуатировать и поднимать.

Во время подъема оператор должен следить за показаниями вакуумметра.

4. Шаровой клапан

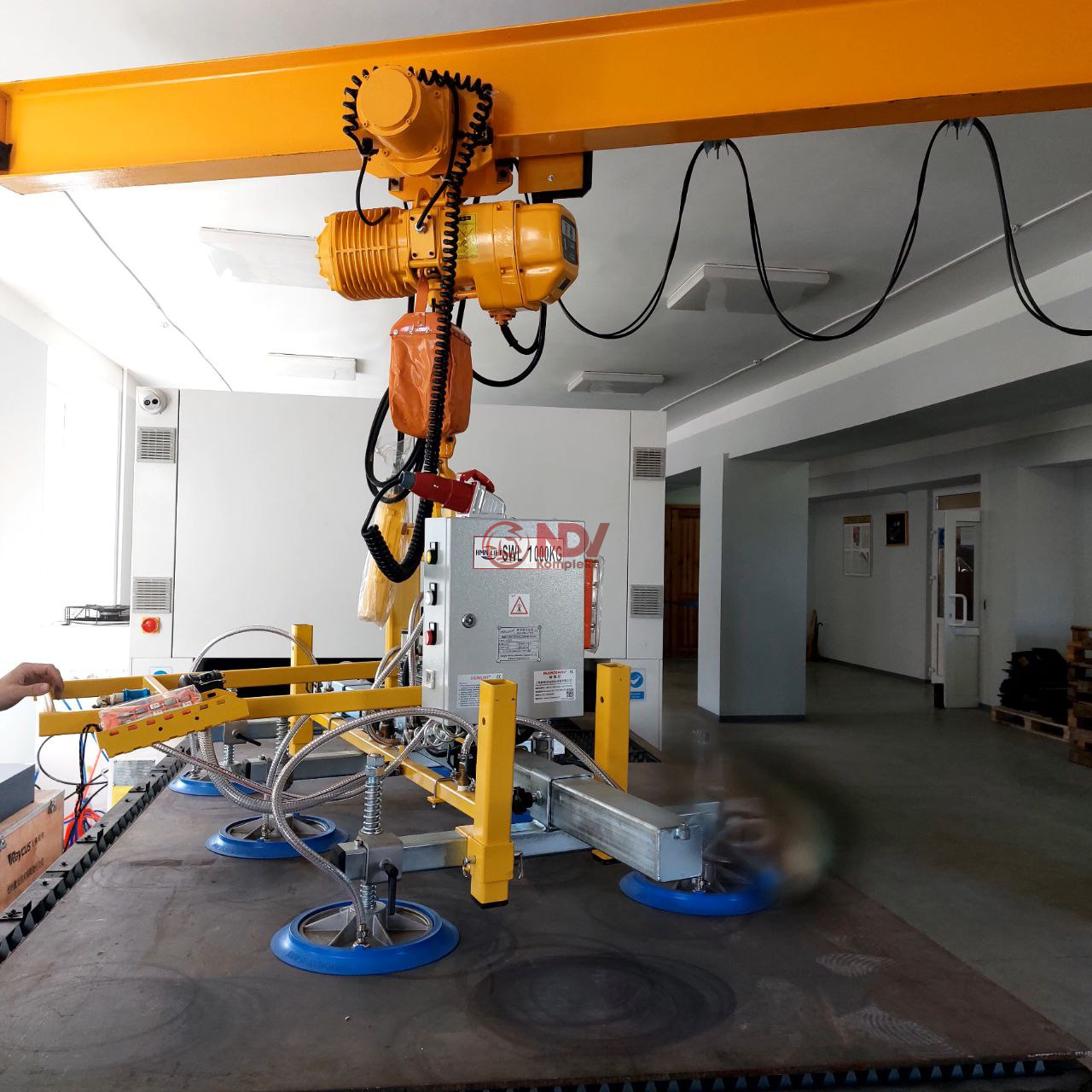

Каждая присоска оснащена ручным шаровым клапаном для управления открытием и закрытием, поэтому одно и то же оборудование можно использовать для различных пластин.

5. Буферная пружина
Каждый стержень присоски оснащен пружиной. Когда пластина неровная, пружина играет буферную роль и обеспечивает равномерную силу присоски, чтобы обеспечить безопасность и надежность оборудования.
