Все, что нужно знать о вольфрамовых электродах

ЧТО ТАКОЕ ВОЛЬФРАМОВЫЕ ЭЛЕКТРОДЫ И ДЛЯ ЧЕГО ОНИ НУЖНЫ?

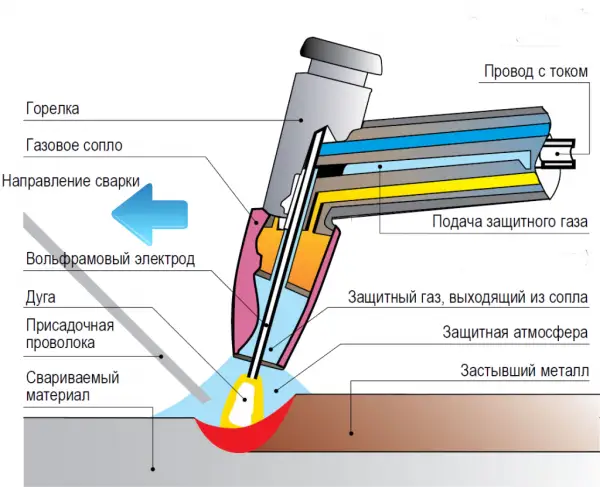

Вольфрамовые электроды — это тонкие электроды или прутки из очень тугоплавкого металла вольфрама. Используются в ходе проведения аргонодуговой сварки TIG. При этом весь рабочий процесс происходит в среде инертного газа, в роли которого чаще всего выступает аргон. Металлические же прутки применяются для заполнения пустот в шве, если такая необходимость присутствует, и подаются второй рукой. Аргон же необходим для того, чтобы обеспечить защиту электрода от газов, присутствующих в воздухе.

Главное преимущество вольфрама заключается в его тугоплавкости. Так, например, температура, при которой он плавиться — 3410 градусов, а закипает — 10220. Т.е. материал сохраняет свою форму и остается идеально твердым даже в том случае, когда раскален докрасна. Расход вольфрама в процессе сварки настолько мал, что кажется, будто он и вовсе отсутствует. Так, на обработку 1 метра шва понадобиться даже не 1 грамм, а сотые его доли чистого вольфрама. Если же он легирован оксидами, расход становится еще меньше. Так что только представьте, насколько хватает вольфрамового электрода, и как выгодно их использовать.

ВИДЫ ВОЛЬФРАМОВЫХ ЭЛЕКТРОДОВ: МАРКИРОВКА, ПРИМЕНЕНИЕ, ХАРАКТЕРИСТИКИ

Для удобства подбора вольфрамовых электродов для TIG сварки существует международная маркировка по цветам. Она считается общепринятым стандартом и понятна каждому мастеру. Выделяют несколько основных типов:

WP, электроды зеленого цвета. В их составе чистый вольфрам (99,9%). Идеальны для сварки алюминия, магния, никеля и сплавов.

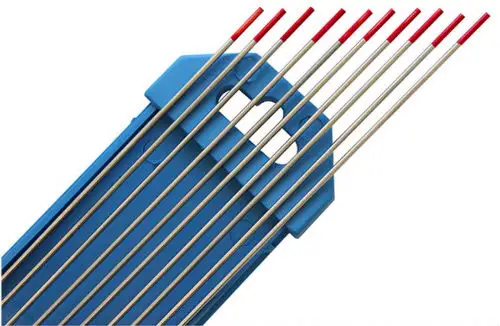

WT, электроды красного цвета. В их составе 2% тория. Созданы для работы со сталями, никелем, титаном, различными сплавами.
WC, электроды серого цвета. В их формуле есть церий. Такие электроды из вольфрама можно купить для сварки меди, титана, молибдена и прочих материалов.
WY, электроды темно-синего цвета. Содержат в составе иттрий. Применяют их обычно для работы с конструкциями повышенной важности.
WL-15 (золотой) и WL-20 (синий цвет). Изготавливаются с добавлением лантана. Хороши для обработки стали, алюминия, меди, бронзы.
WZ, белый цвет. Состоят из вольфрама и циркония. Подходят для аргонной сварки меди, бронзы, алюминия, сплавов.

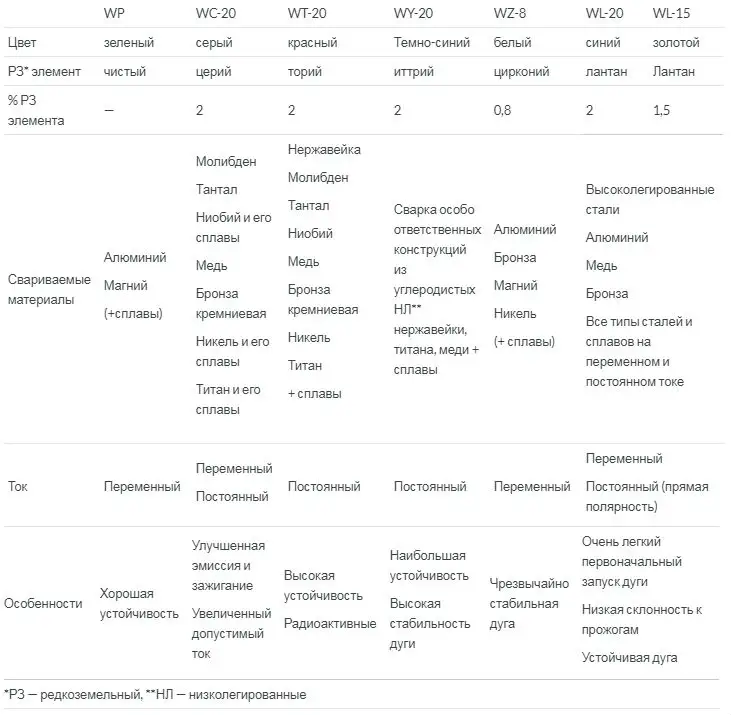

Понять, что каким вольфрамовым электродом варят, поможет и структурированная таблица, представленная ниже.

ОСНОВНЫЕ ОСОБЕННОСТИ РАЗЛИЧНЫХ ВИДОВ ЭЛЕКТРОДОВ

У каждого из типов есть свои интересные особенности, а также преимущества. Правильно используя их и учитывая эти нюансы в процессе сварки, можно существенно повысить эффективность рабочих процессов.

ВОЛЬФРАМОВЫЕ ЭЛЕКТРОДЫ WL-15, WL-20

Особенности:

Благодаря наличию лантана в составе они более долговечны. Практически не засоряют сварную ванну вольфрамом.
Хорошо сохраняют форму первоначальной заточки. Такой эффект достигается равномерным распределением лантана по всей длине изделия.
С добавлением лантана возрастает допустимый сварочный ток. При этом износ самого электрода снижается практически на 50%, если сравнивать с чистым вольфрамом.
Преимущества:

Супер легкий первоначальный запуск дуги.
Имеют низкую склонность к созданию прожогов.
Поддерживают очень устойчивую дугу.Обеспечивают хорошие показатели повторного розжига.
ВОЛЬФРАМОВЫЕ ЭЛЕКТРОДЫ WC-20
Особенности:

Изделия с добавлением церия хорошо подходят для работы на исключительно малых токах. Хорошо справляются и с такой сложной работой, как ювелирная сварка, при которой требуется особая точность.
Если сравнивать WC-20 с другими типами электродов, то при работе на малых токах они обеспечивают более устойчивую дугу, простое зажигание.
Подходят для сварки в любых плоскостях.
Специалисты не рекомендуют использовать цериевые электроды для сварочных манипуляций с высокой плотностью тока. Это может привести к потере всех свойств. В такой ситуации электрод ведет себя так, словно изготовлен из чистого вольфрама без добавок.
Преимущества:

Легкий розжиг и исключительная стабильность дуги.
Длительный срок эксплуатации.
Отсутствуют радиоактивные свойства.
Выдерживают более высокую нагрузку током, нежели электроды из чистого вольфрама.
ВОЛЬФРАМОВЫЕ ЭЛЕКТРОДЫ WZ-8
Особенности:

Могут быть использованы в тех случаях, когда необходимо исключить даже самое минимальное загрязнение сварочной ванны. При этом подходят для работы на переменном токе.
При работе на переменном токе AC существенно превосходят по показателям токовой нагрузки такие виды электродов, как WC-20 (цериевые), WL (лантановые), WT-20 (ториевые).
Преимущества:

Быстрый и легкий розжиг.
Долговечность.
Повышенный уровень устойчивости дуги.
ВОЛЬФРАМОВЫЕ ЭЛЕКТРОДЫ WP
Особенности:

Довольно сложно разжигаются.
В процессе работы на кончике электрода температура крайне высока, из-за чего сокращается срок эксплуатации.
Преимущества:

Дают неплохие показатели устойчивости дуги.
ВОЛЬФРАМОВЫЕ ЭЛЕКТРОДЫ WT-20
Особенности:

Радиоактивны. В процессе работы мастеру требуется дополнительная защита: плотная одежда и респиратор. В помещении должна быть организована хорошая вытяжная вентиляция.
Преимущества:

Долговечны.
Хорошо функционируют при токовых перегрузках.
Обеспечивают легкий розжиг.
ВОЛЬФРАМОВЫЕ ЭЛЕКТРОДЫ WY-20
Особенности:

Подходят для работы с только постоянным током.
Преимущества:

Не загрязняют сварочную ванну.
Подходят для работы на ответственных объектах и с важными конструкциями.

РАБОТА С ВОЛЬФРАМОВЫМИ ЭЛЕКТРОДАМИ
Применение любого из типов вольфрамовых электродов может быть крайне эффективно, но только при правильном подходе. Верный подбор изделий, а также установка необходимых параметров сварки позволят выполнить работу качественно и быстро, не столкнувшись с какими-либо трудностями.

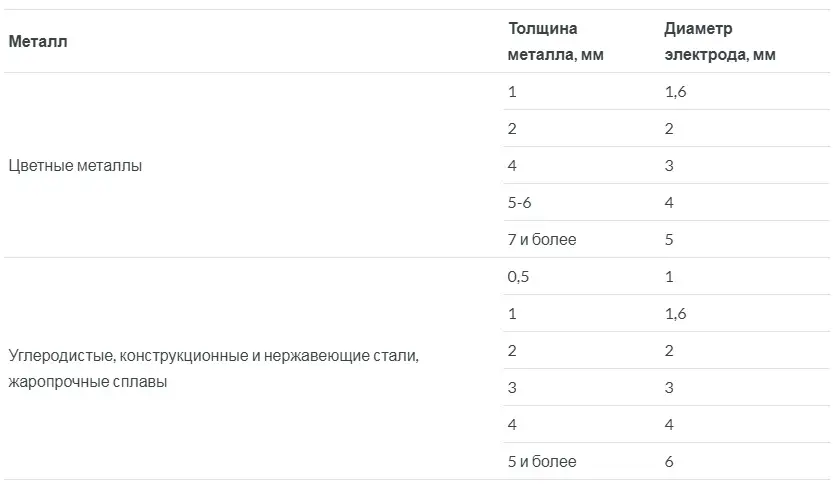

Прежде всего стоит большое внимание уделить выбору толщины вольфрамового электрода. Ознакомиться с основными рекомендациями подбору оптимального диаметра можно в таблице.

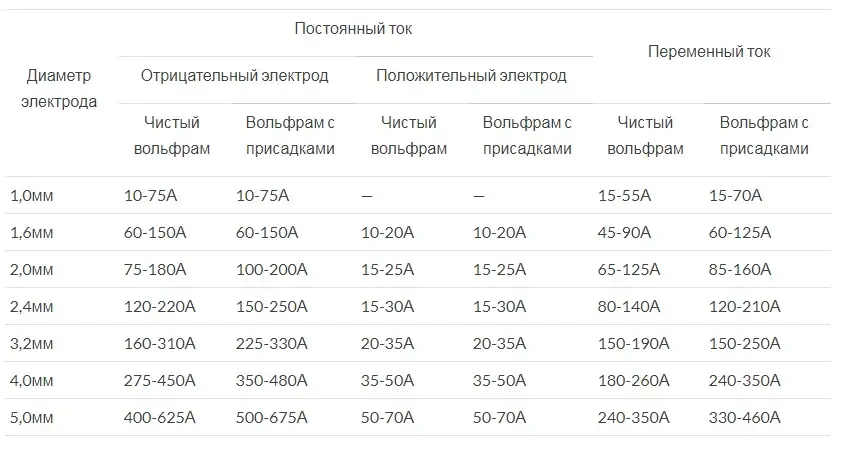

Не менее важным параметром, влияющим на конечный результат работы, считается подаваемый ток. Подробная таблица токов и электродов представлена ниже.


Всем мастерам, использующим аксессуары этого типа важно знать, что при правильном подборе самих принадлежностей и режимов сварки, поверхность изделия должна блестеть. Если же это не так, и она матовая, стоит задуматься о токовой нагрузке. Возможно, она слишком превысила все возможные допустимые параметры. Наличие же цветного налета на электроде после завершения работы говорит лишь о том, что подается слишком мало газа или стоит увеличить время продувки.
Предотвратить появление наростов на конце изделия, или так называемых коронок, очень просто. Достаточно улучшить качество газовой среды, и повысить уровень охлаждения электрода.

ЗАТОЧКА ВОЛЬФРАМОВЫХ ЭЛЕКТРОДОВ
Правильность заточки сварочных электродов напрямую влияет на качество выполняемых сварочных работ. При обработке прутков важно уделять внимание и углу заточки, и площади притупления, и качеству шлифовки поверхности. Каждый из этих параметров отвечает за отдельные показатели и может существенно улучшить или ухудшить общее состояние получаемого шва.

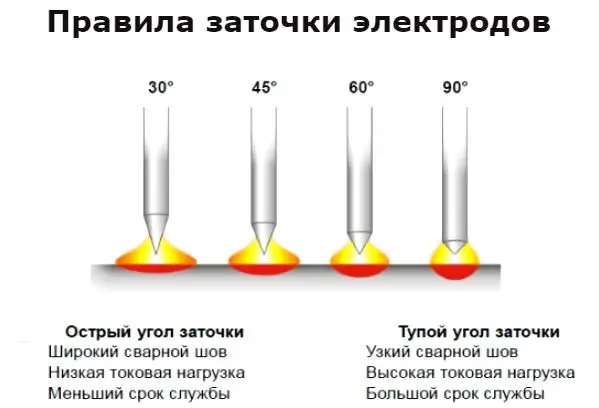

При обработке электродов важно помнить несколько основных правил:

Чем больше угол, тем уже дуга.
Большие углы увеличивают срок эксплуатации электродов.
Маленькие углы — гаранты стабильности дуги.
При маленьких углах проще работать на низком токе.
Уменьшение размеров диаметра притупления электрода позволяет увеличить глубину проплавления.
Чистота и гладкость поверхности электрода не должна переступать показателя в 0,5 Ra. Увеличение этого параметра приведет к нестабильности дуги, риску ее возгорания за пределами кончика электрода, уменьшению эксплуатационного срока.


Обработку электродов производят дисками повышенной твердости с мелким зерном. С распространением TIG сварки особой популярностью стали пользоваться специальные машинки и станки для заточки вольфрамовых электродов.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ

В процессе аргонодуговой сварки пользователь может столкнуться с определенными проблемами. Чаще всего возникают они из-за невнимательности к деталям или незнания некоторых нюансов работы. Избавиться от этих неприятностей довольно просто, главное найти первопричину и устранить ее.

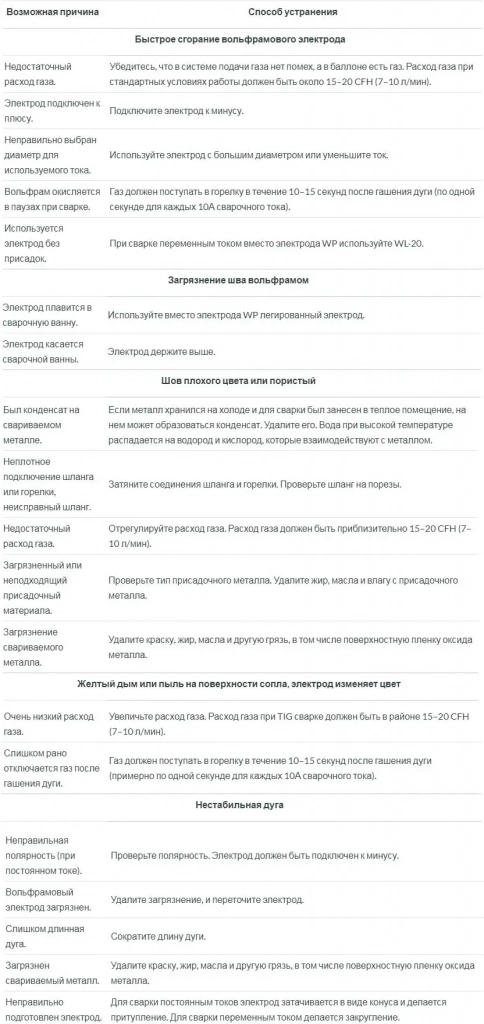

Основные ошибки и пути их устранения представлены в таблице ниже.
