Как выбрать кабель для сварочного аппарата?

Силовой кабель под сварочный аппарат: что это и зачем он нужен?

Если вы занимаетесь сваркой, то знаете, что во главу всего любой мастер всегда ставит два аспекта: качество выполняемых работ и безопасность. Когда же речь идет о работе с покрытыми электродами, то никак нельзя проигнорировать столь важную принадлежность, как провод, по которому подается ток, никак нельзя.

Кабель соединяет с инвертором зажим массы и электрододержатель. Именно от него будет зависеть то, как ток дойдет до цели, будет ли работа эффективной и безопасной. Поэтому крайне важно проследить за тем, чтобы выбранный тип строго соответствовал используемому оборудованию и материалам, а также сложности выполняемых работ.

Требования к сварочным кабелям

Прежде, чем приступить непосредственно к выбору подходящего провода, стоит узнать, какие общие требования к подобным изделиям существуют. Это крайне важно, ведь с их помощью можно быстро отфильтровать некачественную продукцию. Всего 4 пункта, и вы будете на 1 шаг ближе к успеху:

1. Низкий уровень потери напряжения. Главная задача любого кабеля — доставка к месту сварки напряжения, которое вам необходимо для выполнения поставленных задач. А это значит, что изделие должно обладать минимальным сопротивлением. Конечно, многое зависит и от длины сварочного кабеля, но основное влияние все-таки оказывает материал изготовления. Мы настоятельно рекомендуем выбирать только медные провода. В магазинах можно встретить и алюминиевые аналоги, но они, объективно говоря, намного хуже. У меди проводимость намного лучше, а, чтобы избежать нагрева, достаточно просто правильно подобрать сечение.

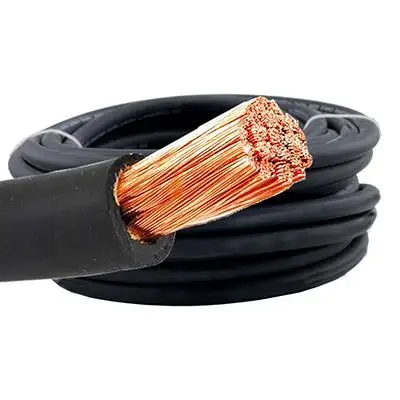

2. Устойчивость к износу. При этом обладать ее должен как проводник, так и внешняя изоляция. Именно поэтому внутренняя часть делается из многочисленных мелких волокон, переплетенных друг с другом. В качестве оплетки обычно используется специальная резина, которой не страшны трение и удары.
3. Повышенная мобильность. В связи со спецификой эксплуатации сварочные кабели часто переносят по рабочей площадке, изгибают их, меняя положение рабочих инструментов. Именно поэтому так важно, чтобы выбранный провод был достаточно гибким и легким.
4. Соответствие условиям окружающей среды. Если вам приходиться использовать сварку при сильном морозе, на жаре или при повышенной влажности, то стоит сразу приобрести специализированные кабели. Их кстати, несколько разновидностей, но об этом позже. Это поможет избежать растрескивания изоляции, образования плесени и множества иных проблем.

Как видите, все предельно просто. Всего несколько рекомендаций, а пользы от них очень много.

Типы сварочных кабелей

Вот и подобрались немного ближе к практическим знаниям. Прежде всего, отправляясь за проводами, стоит понимать, что существует несколько типов продукции. Есть у них и общие черты, но есть и принципиальные различия.

Какой кабель нужен для сварочного аппарата? Начнем со знакомства с основными видами. Наиболее часто встречаются пять:

• КГ. Кабель гибкий — самый популярный и активно используемый специалистами вариант. Он универсален и достаточно гибок, а что еще нужно для комфортной работы. Еще одно преимущество сварочного кабеля КГ — минимальный вес, что особенно актуально для тех, кто работает со сваркой много и часто.
• КОГ. Кабель особо гибкий встречается реже, но тоже довольно востребован. Его сильная сторона — гибкость, благодаря которой он идеален для работы в труднодоступных местах.
• КГН. Имеет одно существенное отличие от стандартного сварочного провода — негорючую оплетку. Это идеальный вариант для работы на ответственных или опасных участках. Так же этот тип подойдет вам в том случае, если вы предполагаете, что кабель может случайно соприкасаться со свежими швами. Даже при сильном нагреве он не будет плавиться, и это его плюс.
• КГ-ХЛ. Эта разновидность пользуется наибольшим спросом на севере. А все почему? Да потому, что он легко сохраняет свою гибкость даже в условиях экстремального холода. Каучуку, который есть в составе изоляции, не страшны даже морозы в 60 градусов.
• КГТ. А такой сварочный провод будет актуален для тех, кто наоборот работает в жаре и повышенной влажности. Ему и 85 градусов тепла ни по чем.

Разновидностей сварочных кабелей немало, но справедливости ради стоит отметить, что чаще всего специалисты все же отдают предпочтение классическому КГ. Ну только если они не полярники или не возводят важные конструкции где-нибудь в тропиках. Именно поэтому на подборе обычного гибкого кабеля мы остановимся слегка подробнее.

Как выбрать сварочный кабель самостоятельно

На самом деле все очень легко. Во-первых, любой кабель имеет специальную маркировку, содержащую всю информацию об изделии. Взглянув на нее, можно понять, как много у провода жил, каково его сечение, есть ли какие-то особенности. Подробную инструкцию по расшифровке маркировки сварочного кабеля можно увидеть на иллюстрации ниже.

Теперь, когда вопрос с условными обозначениями решен, пришла пора разобраться с самым интересным — необходимой площадью сечения кабеля. Если оно будет слишком маленьким, получить стабильную дугу вы не сможете. И это в лучшем случае. А в худшем вас ждет поломка инвертора. Так, каким же должен быть провод? Смотрим в таблицу сечения сварочного кабеля ниже и варим без проблем.

После того, как вы определились с сечением и типом кабеля, остались понять, какую длину провода брать. В стандартных наборах она обычно не превышает 2–3 метров. Этого вполне достаточно, чтобы работать с комфортом, но при этом получать необходимое напряжение без перебоев.

У вас есть вся необходимая информация для того, чтобы подобрать cварочные провода. Но если вопросы все же остались, вы всегда можете обратиться за помощью к менеджерам нашего интернет-магазина Сварщик бай. В следующей статье мы обязательно расскажем, как самостоятельно удлинить провод и можно ли это вообще делать, научим определять сечение кабелей в домашних условиях и поделимся другой полезной информацией. А вы пока переходите в каталог и выбирайте лучшие аксессуары и комплектующие, а также оборудование для сварки. Мы продаем только качественные товары от проверенных производителей, предлагаем выгодные условия сотрудничества и быструю доставку. Звоните!
