Труборезы УПР-2.3, УПР-2,4

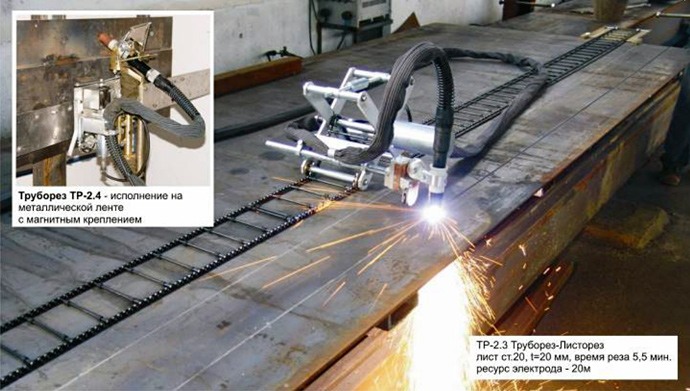

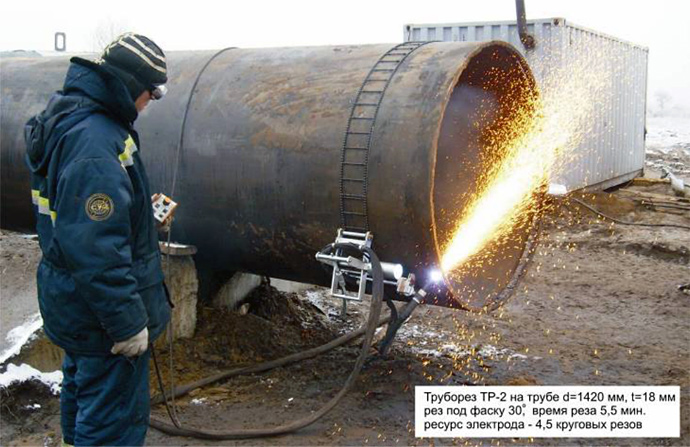

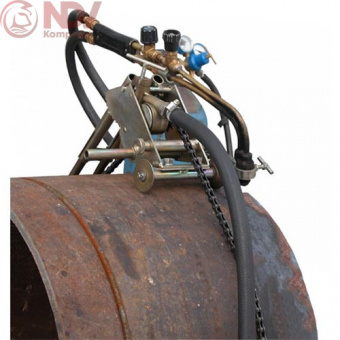

Труборезы УПР-2.3, УПР-2,4 используются для автоматической резки труб при подключении к источнику питания ДС120П.33. В процессе работы устройства движутся по направляющим. Для УПР-2.3 — это сдвоенная цепь, для УПР-2.4 — специальные обручи. при необходимости труборезы также можно укомплектовать плоскими направляющими для резки листового металлопроката. В комплект поставки УПР-2.3 входит набор цепей, необходимых для работы с трубопроводами диаметром от 219 до 1620 мм. Труборез УПР-2.4 передвигается по жестким поясам и подходит для работы с трубами диаметром 325–1420 мм. Вся работы выполняется в полностью автоматическом режиме. Для управления оборудованием используется пульт дистанционного управления.

Функциональные особенности

• Толщина разрезаемой стали (в том числе высоколегированной) до 50 мм, алю­миниевых сплавов - 40 мм, меди и её спла­вов - 25мм.
• Бесконтактное возбуждение дуги.
• Встроенный регулятор подачи плазмообразующего газа с манометром.
• Увеличенный срок службы электрода за счет плавного нарастания тока резки и постепенного увеличения расхода газа до максималь­ного значения после возбуждения дуги.
• Защита резака за счет блокировки аппарата при отсутствии или низком давлении плазмообра­зующего газа.
• Легкое прожигание возможных загрязнений поверхности. Основная дуга (между электродом и разрезаемым материалом) зажигается при помощи косвенной (пилотной) дуги.
• Возможность работы с ручным резаком, автоматическим резаком в составе трубореза ТР-2 или других машин автоматической резки, в том числе и портальных.
• Воздушный клапан с подогревом для работы при температурах до -40ºС.
• Специальный шлангопакет для работы при температурах до -40ºС.

Технические характеристики автоматического трубореза

Напряжение питания, В	380 ,+10% -15%
Напряжение холостого хода, В, не более	500
Рабочее напряжение, В	150
Потребляемая мощность, кВА, не более	25
Ток резки (плавнорегулируемый), А	30 - 120
Давление воздуха, атм	3 - 6
Толщина разрезаемого металла, мм сталь, в том числе высоколегированная алюминий медь и ее сплавы	50 40 25
Номинальный режим работы ПН (при Т=40°С), %	100
Диапазон рабочих температур, °С	От - 40 до + 40
Масса, кг	44
Габаритные размеры (ШхВхГ), мм	270х535х670

Комплект поставки автоматического трубореза

• Аппарат ДС120П.33
• Труборез УПР-2.3 или УПР-2.4
• Комплект цепей для УПР-2.3 (для УПР-2.4 жесткие пояса приобретаются отдельно под конкретный размер труб)
• Резак Т150А (длина шлангопакета 15 или 25 м)
• Блок управления труборезом БУТ-2.3
• Пульт ДУ УПР-2.3
• Соединительный и заземляющий кабели
• Комплект ЗИП для резака (корпус плазматрона, 2 электрода, завихритель, 2 сопла, наконечник)
